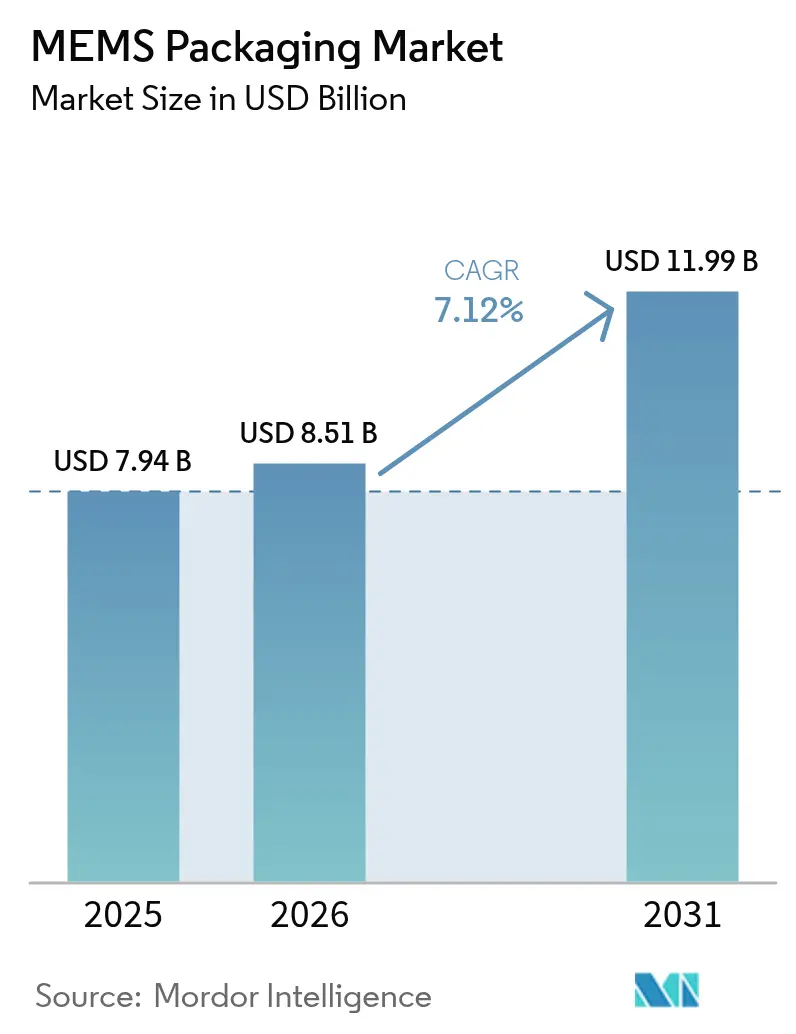

Analyse de la taille et de la part du marché de l'emballage MEMS - Tendances de croissance et prévisions (2026 - 2031)

Tendances et perspectives du marché mondial de l'emballage MEMS

Croissance du marché automobile intelligent

Les constructeurs automobiles intègrent des unités inertielles multi-axes, des capteurs de pression et des modules de stabilisation optique devant satisfaire aux exigences AEC-Q100 Grade 1 de −40 °C à +125 °C. Bosch a introduit le capteur BHI385 en 2024, une unité de mesure inertielle à 6 axes intégrée avec une IA embarquée permettant l'analyse prédictive de la dynamique du véhicule.^{[1]Robert Bosch GmbH, "BHI385 Capteur connecté intelligent," bosch.com} Murata a étendu ses lignes finlandaises et japonaises pour fournir des accéléromètres à scellement hermétique résistant aux vibrations du châssis. Les constructeurs automobiles spécifient désormais la fusion de capteurs au niveau du boîtier, poussant les modules système en boîtier combinant gyroscopes, magnétomètres et capteurs de pression dans des cartes de circuits imprimés de contrôleur de zone. Les familles XENSIV d'Infineon et LIS2DU12 de STMicroelectronics illustrent ce glissement vers des modules précalibrés. Les modules radar 77 GHz de Qorvo intègrent des déphaseurs à base de MEMS pour permettre l'imagerie 4D dans les berlines haut de gamme. À mesure que les plateformes véhiculaires évoluent vers l'informatique centralisée, les fournisseurs d'emballage qui livrent des assemblages MEMS qualifiés pour l'automobile et prêts pour la périphérie de réseau remportent des contrats de conception qui valorisent le marché de l'emballage MEMS.

Adoption de l'intégration hétérogène dans les MEMS pour réduire l'empreinte

Les concepteurs de smartphones et de dispositifs portables exigent des modules de capteurs inférieurs à 5 mm². La feuille de route internationale de l'IEEE prévoit des billes de puce retournée rétrécissant à 10-20 µm d'ici 2030, permettant aux puces MEMS d'être liées par hybridation directement sur des circuits de lecture CMOS. STMicroelectronics a engagé de nouveaux investissements en back-end à Calamba, Kirkop, Shenzhen et Muar pour développer cette capacité. Fraunhofer ENAS a démontré la liaison silicium-verre avec des pas de 5 µm, validant des voies de procédé vers des interconnexions sub-1 µm pour les RF MEMS de nouvelle génération. La stratégie fédérale américaine canalise désormais 3 milliards USD vers l'emballage avancé, en se concentrant sur l'empilement 3D et les écosystèmes de puces modulaires qui réduisent la latence et la consommation énergétique pour l'IA en périphérie de réseau. Les travaux d'Intel sur les substrats à cœur en verre et les solutions hermétiques en verre de SCHOTT visent tous deux à résoudre la fatigue due à l'inadéquation thermique entre les puces en silicium et les laminés organiques. Collectivement, ces avancées compriment les facteurs de forme et alimentent la croissance à long terme du marché de l'emballage MEMS.

Expansion de l'utilisation des capteurs dans l'automatisation industrielle

Les programmes Industrie 4.0 s'appuient sur des accéléromètres MEMS, des gyroscopes et des capteurs environnementaux pour la maintenance prédictive. Les directives de l'IEC en matière de détection intelligente insistent sur les diagnostics embarqués, stimulant la demande de nœuds MEMS en système en boîtier incluant des fronts d'onde analogiques, des DSP et des radios sans fil dans des boîtiers hermétiques uniques. Les directives NAMUR publiées en 2024 font écho à cette poussée vers des capteurs auto-calibrants minimisant les temps d'arrêt. Bosch et STMicroelectronics ont lancé des accéléromètres avec des boîtiers céramiques homologués ATEX pour les atmosphères explosives. L'accéléromètre numérique AXO314 de TDK a atteint la production en volume en 2024, emballé dans un boîtier céramique hermétique à broches J-LEAD et ciblant la navigation industrielle. La multiplication des rénovations d'installations existantes crée des défis d'emballage autour de la récupération d'énergie et de la transparence RF, renforçant la demande à long terme sur le marché de l'emballage MEMS.

Essor des MEMS dans les dispositifs médicaux implantables nécessitant un emballage sous vide hermétique

Les dispositifs implantables intègrent de plus en plus des capteurs de pression MEMS, des accéléromètres et des réseaux ultrasoniques CMUT. Infineon a introduit la technologie CMUT co-emballée avec des circuits de lecture CMOS dans des boîtiers en verre ou en céramique pour bloquer l'ingress d'humidité. Fraunhofer ENAS a validé l'encapsulation au parylène avec des taux de fuite inférieurs à 10⁻⁷ mbar·ℓ/s, satisfaisant aux objectifs d'herméticité de la norme ISO 13485. La famille iSensor d'Analog Devices fournit des unités de mesure inertielle calibrées en usine dans des boîtiers céramiques et au niveau tranche pour les stimulateurs cardiaques et les neurostimulateurs. Les exigences 510(k) de la FDA simulent 10 ans d'exposition in vivo, encourageant le scellement par fritte de verre et la liaison réactive. L'électronique hybride flexible mêle des polymères extensibles avec des MEMS, nécessitant des barrières d'alumine déposées par couche atomique qui ouvrent de nouvelles niches au sein du marché plus large de l'emballage MEMS.

Dépenses d'investissement élevées pour les lignes d'emballage avancé

Une seule ligne d'emballage MEMS peut nécessiter plus de 200 millions USD pour les équipements de liaison, d'alignement hybride, de dépôt chimique en phase vapeur assisté par plasma (PECVD) et d'inspection avancée. Lam Research positionne ses plateformes SABRE, Syndion et Coronus expressément pour ces flux. ASE Technology a augmenté ses dépenses d'investissement 2025 de plus de 60 % pour développer ses capacités de bossage, de puce retournée et de système en boîtier. L'usine Amkor de Peoria, en Arizona, a obtenu 400 millions USD de subventions au titre de la loi CHIPS et 200 millions USD en prêts, soulignant l'ampleur des subventions nécessaires pour localiser de telles installations. Le crédit d'impôt 48D du Trésor réduit le coût après impôt mais exclut les mises à niveau des installations existantes, laissant les usines en place financer elles-mêmes leurs rénovations. La dépendance à un petit groupe d'OSAT bien capitalisés allonge les délais et modère la croissance du marché de l'emballage MEMS.

Goulots d'étranglement de la chaîne d'approvisionnement pour les matériaux d'emballage spécialisés à faible coefficient de dilatation thermique

Les plaquettes de verre borosilicate, les substrats d'alumine et les couvercles en Kovar restent concentrés chez quelques fournisseurs. Les ajouts de capacité de SCHOTT sont en retard sur la demande, allongeant les délais au-delà de 20 semaines en 2024. Les vias traversant le verre gravés au laser par LPKF sont encore à l'échelle pilote et ne remplacent pas encore les acteurs établis. La feuille de route des cœurs de substrat en verre pour centres de données d'Intel consomme la même matière première en borosilicate que les boîtiers MEMS, resserrant la disponibilité. Les fournisseurs de substrats céramiques Kyocera et Murata doivent passer de longs contrôles de fiabilité, limitant le débit. Les contrôles à l'exportation compliquent les expansions chinoises, forçant les fonderies de Shenzhen et de Suzhou à importer du verre du Japon et d'Allemagne, gonflant les coûts sur l'ensemble du marché de l'emballage MEMS.

*Nos prévisions considèrent les impacts des moteurs et des contraintes comme directionnels et non additifs. Les prévisions d'impact reflètent la croissance de référence, les effets de composition et les interactions entre variables.

Analyse des segments

Par type de capteur : les capteurs inertiels ancrent le volume, les RF MEMS captent la croissance premium

Les capteurs inertiels ont représenté 39,78 % du chiffre d'affaires de 2025, soutenant les smartphones, les dispositifs portables et les modules de stabilité automobile qui exigent des boîtiers au niveau tranche à haut volume et à faible coût. Les RF MEMS devraient progresser à un TCAC de 8,05 % alors que les feuilles de route 6G intègrent des déphaseurs MEMS et des filtres accordables dans des réseaux d'antennes multibandes, une tendance qui élève la taille du marché de l'emballage MEMS pour les modules haute fréquence. La prime de prix associée à l'herméticité en ondes millimétriques élève les prix de vente moyens et compense les volumes unitaires plus faibles. Les actionneurs MEMS optiques pour la stabilisation d'image et les miroirs LiDAR ajoutent une part incrémentale, tandis que les capteurs environnementaux et les dispositifs ultrasoniques élargissent les opportunités industrielles et automobiles. Un glissement stratégique émerge vers des assemblages en système en boîtier intégrant une unité de mesure inertielle à 6 axes, un capteur de pression et un magnétomètre sur un substrat unique, réduisant la surface de la carte de circuits imprimés de 60 % et élargissant encore le marché de l'emballage MEMS.

Les fabricants d'équipements d'origine de smartphones commandent de plus en plus des modules combinés plutôt que des puces discrètes. Bosch et STMicroelectronics ont tous deux lancé des actionneurs de stabilisation d'image optique au niveau tranche avec des hauteurs z inférieures à 2,5 mm, illustrant comment les contraintes de facteur de forme strictes orientent la demande vers l'emballage avancé. Le système en boîtier à déphaseur de Qorvo pour radar automobile combine des amplificateurs de puissance et des éléments d'accord MEMS dans une seule cavité, commandant une prime de prix qui élève la part du marché de l'emballage MEMS dans les fronts d'onde RF. À mesure que l'intégration s'approfondit, la complexité des tests au niveau du boîtier augmente, poussant les fournisseurs vers des architectures modulaires de système en boîtier qui rationalisent les tests finaux et le rodage.

Par plateforme d'emballage : le niveau tranche domine, le système en boîtier s'accélère

Les boîtiers à l'échelle de la puce au niveau tranche détenaient 44,25 % du chiffre d'affaires de 2025 grâce à leur efficacité en taille sur puce et à leur leadership en termes de coût dans les dispositifs portables et les téléphones. Le système en boîtier devrait progresser de 9,22 % jusqu'en 2031 car la co-intégration de puces MEMS, d'ASIC, de composants passifs et d'antennes devient essentielle pour l'IA en périphérie de réseau et la sécurité automobile. L'acquisition prévue par STMicroelectronics des activités MEMS de NXP pour 950 millions USD ajoute un savoir-faire en système en boîtier et souligne l'appétit du secteur pour des solutions à intégration verticale. Les réseaux à grille de billes à puce retournée maintiennent leur pertinence dans les environnements automobiles sous le capot où les billes à pilier en cuivre permettent des performances de −40 °C à +150 °C et renforcent la part du marché de l'emballage MEMS dans les modules critiques pour la sécurité.

Les formats boîtier dans boîtier servent l'infrastructure télécom, empilant des oscillateurs MEMS au-dessus d'amplificateurs RF pour raccourcir les chemins de signal. Les boîtiers céramiques restent l'étalon-or pour les dispositifs implantables et l'aérospatiale ; Kyocera et Murata fournissent des couvercles en alumine plaqués or satisfaisant aux tests de durée de vie à haute température de 1 000 heures. Fraunhofer ENAS a démontré la liaison par fritte de verre pour les réseaux CMUT avec des taux de fuite inférieurs à 10⁻⁷ mbar·ℓ/s, signalant de futures réductions de coûts une fois mis à l'échelle. La bifurcation est claire : l'électronique grand public valorise l'efficacité des coûts au niveau tranche, tandis que les marchés médical et automobile justifient des dépenses plus élevées pour le système en boîtier et les boîtiers céramiques, élargissant collectivement la taille du marché de l'emballage MEMS à travers des niveaux de performance variés.

Par matériau d'emballage : les substrats organiques dominent, les substrats en verre progressent fortement

Les laminés organiques ont capturé 37,05 % du chiffre d'affaires de 2025 en raison de leur faible coût matériel et de leur compatibilité avec les flux à puce retournée. Les substrats en verre devraient progresser de 10,3 % jusqu'en 2031 car leur dilatation thermique est alignée avec le silicium et leur faible perte diélectrique améliore les performances RF, alimentant la croissance incrémentale du marché de l'emballage MEMS. L'adoption par Intel des substrats à cœur en verre dans les processeurs de centres de données valide le potentiel à grande échelle. La gravure profonde induite par laser de LPKF a atteint des diamètres de via de 50 µm avec des rapports d'aspect de 10:1, permettant le routage vertical sans fils de liaison.

Les substrats céramiques dominent les segments implantables et aérospatial, offrant des scellements hermétiques et une résilience à haute température. Kyocera et Murata restent les principaux fournisseurs, mais la concurrence des couvercles en verre s'intensifie. Les interposeurs en silicium permettent l'empilement 2,5D des MEMS avec des processeurs pour le radar automobile, tandis que les alliages Kovar et cuivre-tungstène servent de couvercles et de dissipateurs thermiques. La branche électronique DuPont ElectronicsCo fournit des films de fixation de puces et des sous-remplissages optimisés pour les assemblages à faible coefficient de dilatation thermique, renforçant la profondeur de la chaîne d'approvisionnement. Le choix du matériau est donc directement lié au marché cible, renforçant la stratification du marché de l'emballage MEMS.

Par industrie utilisateur final : les téléphones mobiles dominent, les systèmes médicaux s'accélèrent

Les téléphones mobiles détenaient 34,65 % de la demande de 2025, portés par les unités de mesure inertielle multi-axes, les microphones MEMS et les actionneurs de stabilisation d'image optique qui s'appuient sur la production au niveau tranche à haut volume. Les systèmes médicaux devraient progresser de 8,32 % jusqu'en 2031 à mesure que les moniteurs de glucose implantables et les neurostimulateurs exigent des garanties de taux de fuite inférieures à 10⁻⁷ mbar·ℓ/s, élargissant la taille du marché de l'emballage MEMS pour les solutions hermétiques. L'acquisition par Syntiant en 2024 de l'activité microphones de Knowles met en lumière l'intégration verticale autour des modules vocaux IA pour dispositifs portables.

Les applications automobiles couvrent le contrôle de stabilité, les systèmes de surveillance de la pression des pneumatiques, le radar et le LiDAR, chacun ajoutant à la part du marché de l'emballage MEMS pour les solutions céramiques et en système en boîtier. Les utilisateurs industriels adoptent des accéléromètres en boucle fermée tels que l'AXO314 de TDK pour la surveillance des vibrations, augmentant la demande de boîtiers céramiques qualifiés ATEX. L'aérospatiale et la défense s'appuient sur des boîtiers céramiques durcis aux rayonnements qui résistent à des chocs supérieurs à 10 000 g. La corrélation entre les besoins de fiabilité des utilisateurs finaux et le coût des boîtiers définit les pools de revenus au sein du marché plus large de l'emballage MEMS.

Analyse géographique

L'Asie-Pacifique a contrôlé 47,30 % du chiffre d'affaires de 2025 et devrait progresser à 9,78 % jusqu'en 2031, la Chine faisant monter en cadence ses fonderies MEMS 300 mm et le Japon finançant le pôle de Kyushu. Beijing Silex a atteint 20 000 plaquettes par mois après un investissement de 7 milliards RMB. Sony a alloué 1,5 billion de yens pour les lignes d'emballage CMOS et MEMS. La Corée du Sud et Taïwan accueillent ASE et Amkor, fournissant des capacités au niveau tranche et en système en boîtier qui soutiennent le marché de l'emballage MEMS.

La part de l'Amérique du Nord augmente à mesure que la loi CHIPS et Sciences canalise 3 milliards USD vers le Programme national de fabrication d'emballage avancé, réduisant les risques liés à la liaison hybride et aux flux à cœur en verre. Rogue Valley Microdevices livrera des plaquettes MEMS 300 mm depuis la Floride au début de 2025, diversifiant l'approvisionnement. L'Europe s'appuie sur le leadership de Bosch, STMicroelectronics et Infineon mais dépend des OSAT taïwanais ; l'usine Amkor de Porto ouvre en 2025 pour localiser une partie des capacités. L'Amérique du Sud et le Moyen-Orient et l'Afrique restent naissants, important des capteurs emballés d'Asie-Pacifique et d'Amérique du Nord. Les mouvements politiques et de capacité redessinent donc les contributions régionales au marché de l'emballage MEMS. Le paysage géographique se bifurque : l'Asie-Pacifique conservera le leadership en volume grâce à l'échelle des fonderies et à la compétitivité des coûts, tandis que l'Amérique du Nord et l'Europe s'appuient sur les subventions publiques et les mandats réglementaires pour construire des capacités d'emballage avancé nationales qui réduisent les risques liés à la chaîne d'approvisionnement et sécurisent l'accès aux applications automobiles et de défense.

Paysage réglementaire

Les fournisseurs d'emballage MEMS opèrent dans le cadre d'un ensemble de conformités combinant la qualification en matière de sécurité et de fiabilité avec des règles commerciales et de contrôle des exportations en constante évolution, susceptibles d'affecter les matériaux d'emballage, les équipements et les flux d'assemblage transfrontaliers. Sur le plan technique, l'IEC continue d'élargir les normes spécifiques aux MEMS utilisées par les équipes de qualification et les audits clients, notamment la norme IEC 62047-49:2025 (méthodes d'essai de fiabilité pour les cantilevers MEMS piézoélectriques) et les spécifications génériques MEMS couvertes par la norme IEC 62047-4:2026.

Le contrôle réglementaire s'étend de plus en plus aux processus et intrants de back-end utilisés dans l'emballage avancé. Aux États-Unis, les mesures commerciales et les contrôles publiés via le Federal Register et les actions présidentielles connexes de janvier 2026 ont ajouté une couche supplémentaire de complexité en matière d'importation et de licences pour les articles liés aux semi-conducteurs définis par des paramètres techniques, renforçant la nécessité d'une cartographie de conformité au niveau des produits pour les modules de capteurs emballés et leurs produits dérivés.

Analyse de la chaîne de valeur

La chaîne de valeur de l'emballage MEMS commence par les substrats et les intrants consommables (stratifiés organiques, céramiques, plaquettes de verre, capots, sous-remplissages et produits chimiques de métallisation), puis passe à la fabrication front-end des MEMS chez les IDM et les fondeurs, et enfin à l'assemblage et aux tests back-end réalisés par les OSAT et les lignes d'emballage captives. Les principales étapes du processus d'emballage comprennent le collage de plaquettes (y compris le scellage sous vide et hermétique pour les MEMS RF et les dispositifs implantables), l'amincissement et la séparation, la formation d'interconnexions (câblage filaire, flip-chip, TSV/TGV le cas échéant), l'encapsulation et les essais finaux, qui nécessitent souvent une stimulation spécifique à l'application (pression, débit, acoustique, vibration ou IR) avec une métrologie précise.

La captation de valeur et les points de blocage se concentrent au niveau de l'intégration des processus et des essais, où les pertes de rendement et le contrôle de fiabilité déterminent le coût et le temps de cycle. La gravure ionique réactive profonde (DRIE), le placage de cuivre pour les flux liés aux TSV et la qualité du collage au niveau des plaquettes constituent des points de tension récurrents, tandis que la disponibilité limitée de supports en verre et céramique à faible coefficient de dilatation thermique (CTE) peut allonger les délais. À mesure que l'intégration hétérogène se développe (MEMS associés à des ASIC, des composants passifs et des antennes en SiP), la chaîne s'appuie de plus en plus sur un petit nombre d'OSAT avancés (pour le niveau plaquette et le SiP), aux côtés d'IDM tels que Bosch, STMicroelectronics et Texas Instruments, qui investissent dans l'emballage à l'échelle de la plaquette pour maîtriser la qualification, l'étalonnage et la sécurité d'approvisionnement.

Opportunités de marché et perspectives d'avenir

Des espaces blancs se dessinent autour des ajouts de capacités localisées et des modules d'emballage avancés spécifiques aux applications, réduisant la dépendance à l'égard d'une offre back-end concentrée en Asie. Des programmes et subventions soutenus par les pouvoirs publics financent activement de nouvelles capacités en microsystèmes et en emballage, comme l'illustre le soutien Fab4Micro de X-FAB pour son site d'Erfurt (notification de subvention de 127,4 millions d'EUR de la part du gouvernement fédéral allemand et du Land libre de Thuringe en juin 2026). Parallèlement, les initiatives des entreprises visant à ajouter des sites de fabrication régionaux, notamment l'accord contraignant signé par Silex Microsystems en juillet 2026 pour acquérir une fonderie 8 pouces à Mountain Top, en Pennsylvanie, témoignent des efforts visant à rapprocher la production de MEMS des marchés finaux exigeant une traçabilité de niveau automobile et médical ainsi que des cycles de qualification plus courts.

L'opportunité réside également dans la mise à l'échelle des technologies d'emballage permettant une densité d'intégration plus élevée et une stabilité thermomécanique améliorée, notamment le collage au niveau plaquette, les approches par via traversant le verre, et les solutions hermétiques à base de verre ou de céramique utilisées dans les MEMS RF et les dispositifs implantables. Les travaux sur l'intégration des capteurs MEMS menés dans le cadre de la feuille de route technique de l'IEEE Electronics Packaging Society (mai 2026) confirment l'attention continue du secteur pour l'intégration hétérogène et les blocs de construction modulaires plutôt que pour une norme universelle unique. Les investissements importants et adjacents dans l'emballage avancé, notamment le plan de SK Hynix de juillet 2026 pour une usine d'emballage avancé de 12,85 milliards d'USD à Cheongju avec des lignes dédiées au niveau plaquette, renforcent la dynamique des écosystèmes d'équipements et de procédés que les fournisseurs d'emballage MEMS peuvent exploiter pour la disponibilité des matériaux, la métrologie, ainsi que le collage et l'inspection à haut débit.
