世界のセラミック基板市場トレンドと洞察

高電力電子機器を可能にする優れた熱伝導性

設計者は現在、熱伝導性を二次的な仕様ではなく主要な制約として扱っています。炭化ケイ素MOSFETおよび窒化ガリウムHEMTは接合温度225°Cまで動作し、300 W/cm²を超える局所熱流束を発生させ、エポキシ系ラミネートの安全範囲をはるかに超えています^{[1]Rogers Corporation、「パワーエレクトロニクス基板材料」、rogerscorp.com}。170～250 W/m·Kを提供する窒化アルミニウム基板はヒートシンク体積を35%削減し、液体冷却剤の流量を抑制することで、システム全体の効率を2～3%向上させます。直接接合銅（DBC）バリアントは接着剤層を排除し、熱抵抗を0.1 K·cm²/W削減して、自動車用トラクションインバーターにおける200 A/cm²の電流密度を可能にします。SiCウェーハの世界生産量を150mmから200mm径へと拡大する複数企業の投資が、セラミック基板市場をさらに拡大させています。

急速なEVインバーターおよびオンボードチャージャーの普及による使用量の増加

バッテリー電気自動車は800Vアーキテクチャを標準化しており、1,200Vを超える電圧過渡現象と、200,000サイクルにわたる−40°Cから150°Cまでの熱サイクルを課しています。これらの条件を満たすため、自動車メーカーはミリ秒以内に回生制動の逆転を処理するDBC基板を統合しており、この負荷はFR-4基板を破損させます。窒化アルミニウムベース上の炭化ケイ素ダイオードはオンボードチャージャーの効率を98%に引き上げ、冷却システムの質量を20%削減して車両航続距離を延長します。KyoceraのNagasaki拠点への4億5,400万米ドルの設備投資により、2026年末までに自動車グレード基板の生産能力が倍増する予定です。モジュールコストの低下に伴い、プレミアムセグメントへの普及率はすでに80%を超えており、主流採用はコスト曲線の下降を追跡しており、セラミック基板市場への需要を確固たるものにしています。

5G基地局およびRFモジュールの高密度化

通信機器サプライヤーはLTCCを使用して、インダクター、コンデンサー、伝送線路を多層スタック内に埋め込み、RFフロントエンドの体積を40%縮小し、28 GHzにおける挿入損失を0.5 dB削減しています^{[2]フラウンホーファーIZM、「5G RFフロントエンド向けLTCC」、fraunhofer.de}。セクターあたり最大256アンテナ素子を展開するMassive-MIMOプラットフォームは、0.001未満の誘電損失正接を必要とし、LTCCおよび高温同時焼成セラミックが唯一実証済みの商業的選択肢です。スタンドアロン5Gネットワークを展開するアジア太平洋地域のオペレーターが継続的な発注を促進し、2031年までセラミック基板市場を牽引しています。

AlNおよびDBC基板を必要とするSiC/GaN移行

ワイドバンドギャップ半導体は4.5 ppm/K近傍の熱膨張係数を示し、窒化アルミニウムと密接に整合してはんだ接合疲労を軽減します。AlN上のDBCは反りなしに0.6mm銅トレースを収容し、EVトラクションインバーターにおける400A連続電流を可能にします。航空宇宙レーダーアレイも−55°Cから125°Cにわたる寸法安定性を要求し、仕様をAlNへと向けています。

金属・有機基板に対する高い価格プレミアム

単価はFR-4の0.10～0.50米ドルに対して1平方インチあたり2～10米ドルの範囲であり、5～20倍の価格差が多くの民生用デバイスへの参入を阻んでいます。原料アルミナ粉末と金属化が費用の60%を占め、歩留まり損失がさらに15%を占めており、プロセス革新なしに値下げの余地はほとんどありません。2024年～2025年の一時的な供給不足により価格が最大20%上昇し、一部のハンドセットメーカーが金属コアPCBへ回帰を余儀なくされました。高熱流束部品の下にのみセラミックを配置するハイブリッドアセンブリは、熱的メリットの大部分を維持しながら基板費用を30%削減します。

組立時の脆性および歩留まり損失

300～500 MPaの曲げ強度により、セラミックスは25°Cから260°Cへのランプが1分以内に発生するリフロー時のエッジチッピングおよび熱衝撃割れを起こしやすくなっています。シリコン、セラミックス、銅間の熱膨張係数の不整合がせん断応力を高め、加速試験においてモジュール寿命を20%短縮します。自動車ラインでは5～15%のスクラップが報告されており、レーザースクライビングおよびダイアタッチステーションに集中しています。自動光学検査とロボットハンドリングにより2023年以降の不良率は30%削減されましたが、脆性はセラミック基板市場の達成可能なCAGRを制限する本質的な制約として残っています。

*当社の予測では、推進要因および抑制要因の影響を加算的ではなく方向性のあるものとして扱います。影響予測は、ベースライン成長、構成効果、および変数間の相互作用を反映しています。

セグメント分析

タイプ別：アルミナがSiC進展の中でも数量リーダーシップを維持

アルミナは2025年のセラミック基板市場シェアの44.18%を提供し、コスト敏感な民生用電子機器および産業用ドライブに支えられています。同時に、炭化ケイ素基板は2031年までCAGR 7.80%で拡大し、熱膨張係数の不整合が0.5 ppm/K未満を要求する航空宇宙レーダーおよび次世代EVインバーターに牽引されています。170～250 W/m·Kの熱伝導率を持つ窒化アルミニウムは、動作接合部が175°Cを超える800V EVプラットフォームでの採用が進んでいます。

平均販売価格がアルミナ同等品の3～5倍高い水準を維持しているため、売上高の勢いはプレミアム材料に有利に働いています。Coherent、DENSO、三菱電機が200mm SiCウェーハラインに10億米ドルを投入するにつれ、互換性のある基板への下流需要が加速し、セラミック基板市場規模のプロファイルを再形成するでしょう。アルミナはLEDおよびスマートフォン電源管理ICにおいて2031年まで数量面での優位性を維持しますが、通信およびデータセンター設計者が低誘電損失のためにAlNへアップグレードするにつれ、その売上高シェアは低下するでしょう。

注記: 個別セグメントのシェアはレポート購入後に入手可能

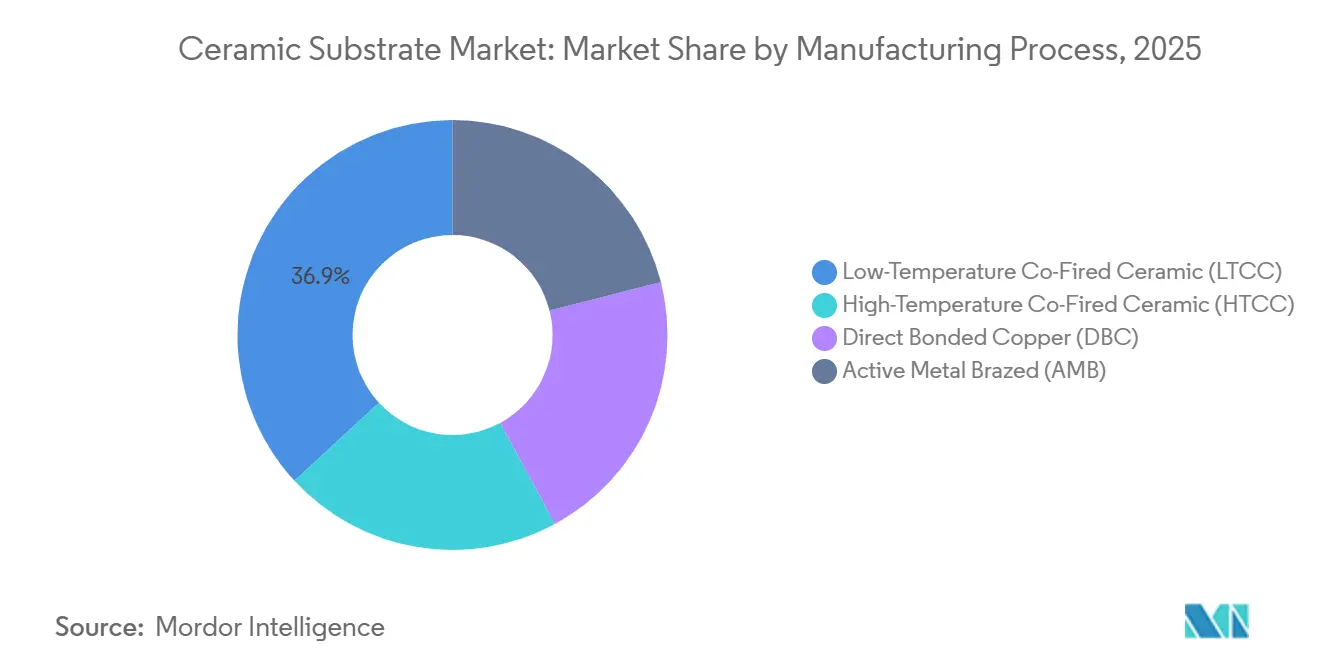

製造プロセス別：LTCCが支配的、AMBが勢いを増す

低温同時焼成セラミック（LTCC）は、受動部品を多層スタックに埋め込むことでRFモジュールのフットプリントを40%削減し、2025年売上高の36.86%を確保しました。活性金属ろう付け（AMB）基板は、チタンベースのろう付けがニッケル中間層を排除し、熱抵抗から0.05 K·cm²/Wを削減してパワーモジュール寿命を5%延長するため、CAGR 7.10%が見込まれています。

高温同時焼成セラミック（HTCC）は10 kV/mmを超える絶縁耐力を必要とする航空電子機器向けのニッチを維持していますが、1,600°Cの焼成温度によりコスト構造はLTCCより30%高くなっています。DBCは−40°Cから150°Cの間を毎秒50回サイクルするEVトラクションインバーターの主力として残り、セラミック基板市場の安定した中一桁台の成長を支えています。

注記: 個別セグメントのシェアはレポート購入後に入手可能

エンドユーザー産業別：自動車がリード、再生可能エネルギーが加速

自動車用途は2025年売上高の38.92%を生み出し、回生制動スパイクを管理するためにDBC基板に依存する800Vトラクションインバーターに支えられています。その他に分類される再生可能エネルギーおよび産業用電力セクターは、太陽光発電所インバーターおよび洋上風力コンバーターが窒化アルミニウム（AlN）ベース上のSiCデバイスへ移行するにつれ、2031年まで年率8.40%で上昇し、セラミック基板市場規模を押し上げると予測されています。

民生用電子機器は数量ベースで2位を維持していますが、ハンドセットメーカーが熱ビア付きの安価な金属コア基板へシフトするにつれ成長は鈍化しています。医療用インプラントおよび航空宇宙レーダーモジュールは小規模ながら収益性の高いニッチであり、基板1枚あたり100米ドルを超えるプレミアム単価を要求し、セラミック基板産業のバーベル型収益構造を強化しています。

注記: 個別セグメントのシェアはレポート購入後に入手可能

地域分析

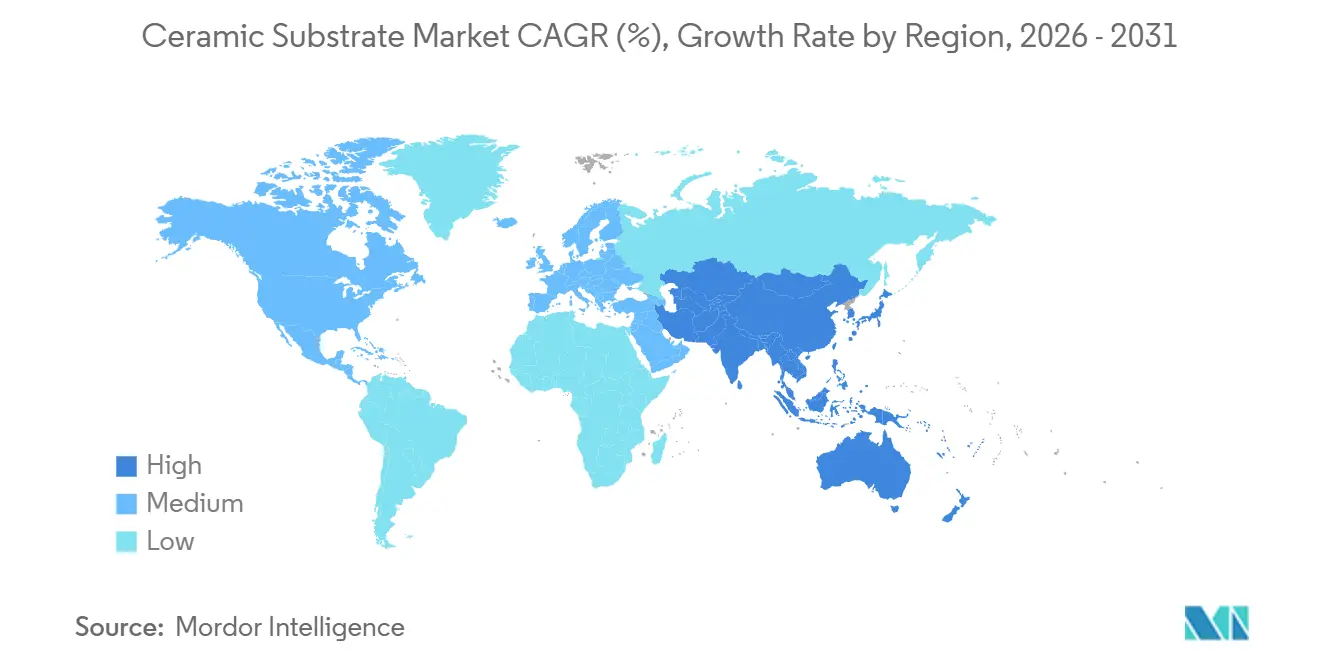

アジア太平洋は2025年の売上高の46.61%を占め、2024年に900万台を超えた中国のEV生産量および2027年度までに半透明アルミナウェーハ生産能力を3倍にする日本の取り組みに支えられ、2031年までCAGR 7.09%を記録する見込みです。2026年末完成予定のKyoceraのNagasaki拠点は、SiC基板と先進パッケージングラインを同一敷地内に配置し、リードタイムを30%短縮して地域の自給自足を強化します。

北米の2025年シェアは、−55°Cから125°Cにわたって動作するフェーズドアレイレーダー向けにAlN基板を指定する防衛・宇宙プログラムに牽引されました。インフレ削減法のクリーンエネルギー優遇措置が国内インバーター組立を下支えし、アジアに比べて遅いEV普及を緩和しています。

欧州では、高エネルギー価格によりアルミナ焼結コストがアジア太平洋比で25%上昇していますが、CO₂1トンあたり90米ドル相当の関税を段階的に導入する欧州連合炭素国境調整メカニズムが、HydroのHalZeroなどの低炭素アルミナへとOEMを誘導し、リサイクル可能な基板への地域需要を押し上げています。南米および中東・アフリカは10%未満の貢献にとどまっており、ブラジルの太陽光ベルトおよびサウジアラビアのNEOMスマートシティのプロジェクトがニッチ需要を維持していますが、輸入依存により陸揚げコストが最大25%上昇し、セラミック基板市場の拡大を制限しています。

バリューチェーン分析

セラミック基板のバリューチェーンは、上流の原材料や消耗品、主に高純度セラミック粉末(Al2O3、AlN、Si3N4)、メタライズ用金属(特に銅と銀)、およびスラリーやテープ工程で使用されるバインダーと溶剤から始まる。供給の可用性と価格は高純度粉末供給の集中度によって形作られ、一方でメタライズおよびろう付け用消耗品はDBCおよびAMBのコスト構造に組み込まれ、納期に影響を与えることがある。

中流工程では、スラリー調製とテープキャスティング、乾燥、積層、共焼成(LTCCおよびHTCC)を扱い、その後直接接合または活性金属ろう付けによる銅の接着が続く。その後、基板はダイシング、検査、信頼性スクリーニングを経る。京セラと日本ガイシは、セラミック成形・焼成と下流のメタライズおよびパッケージング隣接能力を組み合わせた垂直統合型の拠点への移行を示しており、これによりリードタイムの短縮や組立歩留まり損失への露出の抑制が可能となる。下流では、基板はEVトラクションインバータや産業用コンバータ向けパワーモジュール、LTCCベースのRFフロントエンド、航空宇宙エレクトロニクス、半導体製造装置に組み込まれる資格を得ており、流通は通常、直接のOEM供給契約、あるいはモジュールやパッケージング統合業者を経由し、そこでは資格取得サイクルと信頼性基準が切り替えコストに影響を与える。

市場機会と将来展望

機会は従来のパワーモジュールの放熱用途を超えて、AIデータセンターアーキテクチャで使用される先進半導体パッケージ向けのセラミックコア基板にまで広がっている。より高い層数やより大きなボディサイズでは、有機基板の反りが実用上の制約となり、剛性と熱安定性が歩留まりと性能を支えるセラミックの価値提案を高めている。

京セラは2026年4月、先進AI半導体パッケージ(xPUおよびスイッチASIC)向けの多層セラミックコア基板の商業化を開始した。供給側では、半導体生産および高密度コンピューティングに関連するセラミック部品を中心に投資が集中している。日本ガイシは2026年4月、石川県能美市に新工場を建設する700億円規模のプロジェクトを発表し、半導体製造装置に使用されるセラミックの生産能力を増強するとした。また京セラは2026年、チップ製造とAIデータセンター用途に重点を置いた部品事業への大規模な資本投資を発表した。並行して、800V SiCモジュール向けの単一体多層セラミック基板、チップ近傍機能化のための添加式メタライズ、Al2O3上での低温銅膜形成に関する研究は、製造性と信頼性における空白領域を示しており、特に界面と銅-セラミック接着がより高い電流密度と熱サイクル耐性を支える必要がある部分でその余地が見られる。
