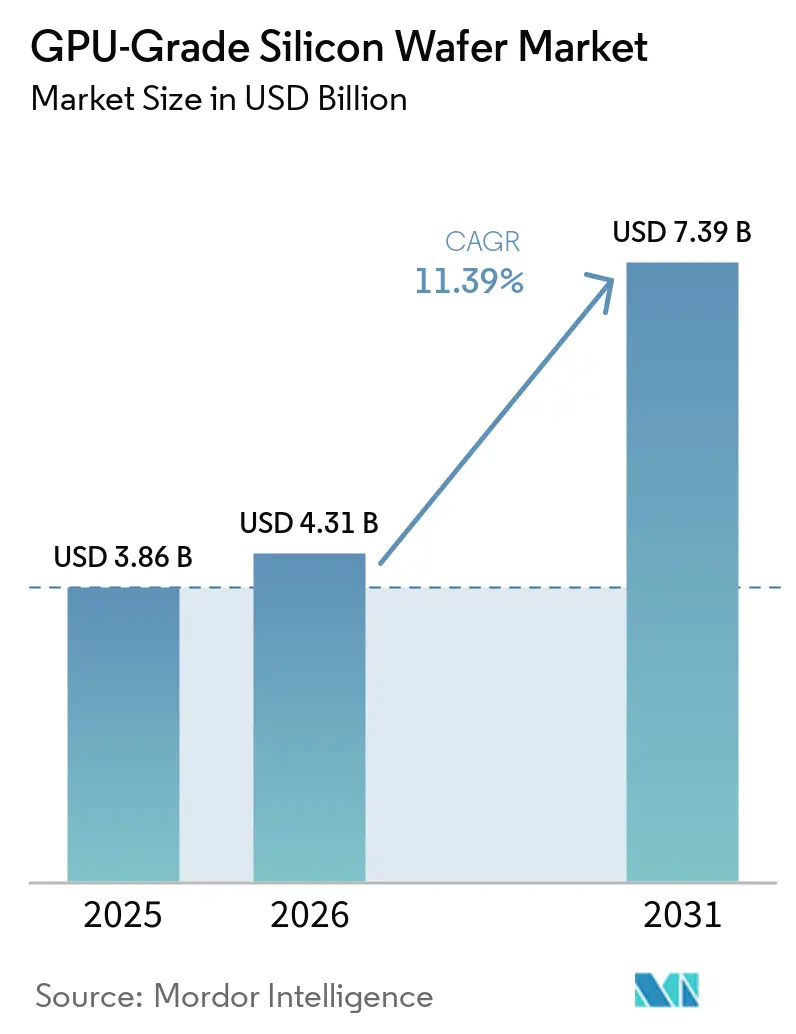

Explodierende KI-Trainingsrechendichte treibt ultrageringe Defektanforderungen voran

GPU-Cluster überschreiten mittlerweile 100.000 Beschleuniger pro Installation, sodass ein einziger Waferdefekt zu Umsatzverlusten in Millionenhöhe führen kann. TSMCs 3-nm-N3E-Knoten erfordert Defektdichten unter 0,09 Defekte/cm², um Ausbeuten über 70 % aufrechtzuerhalten. Shin-Etsu und SUMCO haben daher fortschrittliche Inline-Metrologie integriert, die den Ausschuss um 15 % bis 20 % reduziert und gleichzeitig die Oberflächenmikrorauheit auf unter 0,1-nm-Niveaus poliert.^{[1]Shin-Etsu Handotai, "Unternehmensfinanzergebnisse GJ 2025," shinetsu.co.jp} Strengere Spezifikationen verlängern Qualifizierungszyklen auf bis zu 9 Monate, erhöhen jedoch auch die Wechselkosten und stärken die Lieferantenbindung bei den führenden Auftragsfertigern.

Rascher Hochlauf von 3-nm- und 2-nm-GPU-Architekturen erhöht die Nachfrage nach 300-mm-Prime-Wafern

TSMC widmete im Jahr 2025 etwa 40 % seiner 300-mm-Kapazität Sub-5-nm-Knoten, was ungefähr 1,2 Millionen Waferstarts pro Monat entspricht, während Samsung Foundry bis Ende 2026 auf seiner 3-nm-Gate-All-Around-Linie 50.000 Waferstarts pro Monat anstrebt. Knotenverkleinerung, vergrößerte Retikelgrößen und treiben einen 20-30-prozentigen Anstieg des Waferverbrauchs pro fertigem Die voran. SUMCO reagierte darauf, indem es seine japanische Epi-Kapazität im Jahr 2025 um 15 % erhöhte, um mit KI-Beschleunigern Schritt zu halten. Der Sprung zu 2 nm in den Jahren 2027-2028 wird die Anforderungen an Ebenheit und Reinheit weiter verschärfen und die Premiumpreisgestaltung für Prime-Substrate festigen.

Verlagerung zur rückseitigen Stromversorgung erfordert dickere Epi-Wafer-Spezifikationen

Intels PowerVia-Architektur verlagert Stromnetze auf die Wafer-Rückseite, reduziert den Spannungsabfall um 30 % und erfordert 10-15 µm Epi-Schichten gegenüber den heute verwendeten 3-5 µm. TSMC verfolgt einen parallelen Weg für seinen 2-nm-A16-Knoten, sodass Waferlieferanten Reaktoren nachrüsten, was die Zykluszeiten um 40 % verlängert und die Substratpreise um 30 % anhebt. Soitec entwickelt Prototypen für konstruierte SOI-Stapel, die vergrabenes Oxid mit dickem Epi kombinieren, um sowohl rückseitige Stromversorgung als auch Chiplet-Brücken zu unterstützen.

Lokalisierungsanreize in den USA und Europa für strategische Waferversorgung

Der CHIPS and Science Act der Vereinigten Staaten stellte 52,7 Milliarden USD für inländische Halbleiterprojekte bereit, wobei GlobalWafers im Januar 2026 einen Zuschuss von 400 Millionen USD erhielt, um ein Werk mit einer Kapazität von 1,2 Millionen Wafern pro Jahr in Texas zu bauen. Der Chips Act der Europäischen Union stellte 43 Milliarden EUR (47,3 Milliarden USD) für ähnliche Fördermaßnahmen bereit, und Siltronics 3,5 Milliarden EUR (3,85 Milliarden USD) teures Dresdner Werk wird ab 2028 weitere 1 Million Wafer jährlich hinzufügen. Obwohl diese Anlagen vier bis fünf Jahre für den Hochlauf benötigen, bestimmen sie bereits langfristige Beschaffungsstrategien, die geografische Redundanz betonen.

Begrenztes Angebot an hochreinem Polysilizium schränkt die 300-mm-Produktion ein

Nur Hemlock Semiconductor, Wacker Chemie und OCI erreichen konsistent eine Reinheit von 11 Neunen, und die kombinierte Halbleiterqualitätsproduktion von etwa 180.000 t/Jahr im Jahr 2025 blieb hinter den für Wafer und Solarzellen erforderlichen 200.000 t/Jahr zurück.^{[2]SEMI Silicon Manufacturers Group, "Vierteljährliche Statistiken zu Siliziumlieferungen," semi.org} Die Vorlaufzeiten für neue Bestellungen verlängerten sich auf 40 Wochen im Werk Burghausen von Wacker, was Waferlieferanten dazu veranlasste, Zuteilungen auf langfristige Verträge zu beschränken. Hemlocks 250-Millionen-USD-Erweiterung in Tennessee wird bis 2027 10.000 t/Jahr hinzufügen, deckt aber kaum den inkrementellen Bedarf der US-CHIPS-Act-Werke.

Lange Qualifizierungszyklen bei GPU-Kunden verlangsamen Knotenübergänge

Fortschrittliche GPU-Knoten erfordern 18-24 Monate Waferqualifizierung, einschließlich Pilotlinientestläufen, Hochvolumenkorrelation und Zuverlässigkeitsscreening. TSMCs 3-nm-Protokoll allein umfasst neun Monate Metrologie und Stresstests. Auftragsfertiger widerstehen daher der Doppelbeschaffung kritischer Substrate, was aufstrebende Lieferanten ausschließt und die Flexibilität der Kapazitätsumverteilung einschränkt. Epitaxial-Wafer stehen vor den größten Hürden, da Dotierungsgleichmäßigkeit und Schichtebenheit über Millionen von Waferstarts hinweg validiert werden müssen.

*Unsere Prognosen behandeln die Auswirkungen von Treibern und Einschränkungen als richtungsweisend und nicht additiv. Die Wirkungsprognosen berücksichtigen Basiswachstum, Mischungseffekte und Wechselwirkungen zwischen Variablen.

Segmentanalyse

Nach Wafertyp: Dickere Epi-Schichten gewinnen an Bedeutung

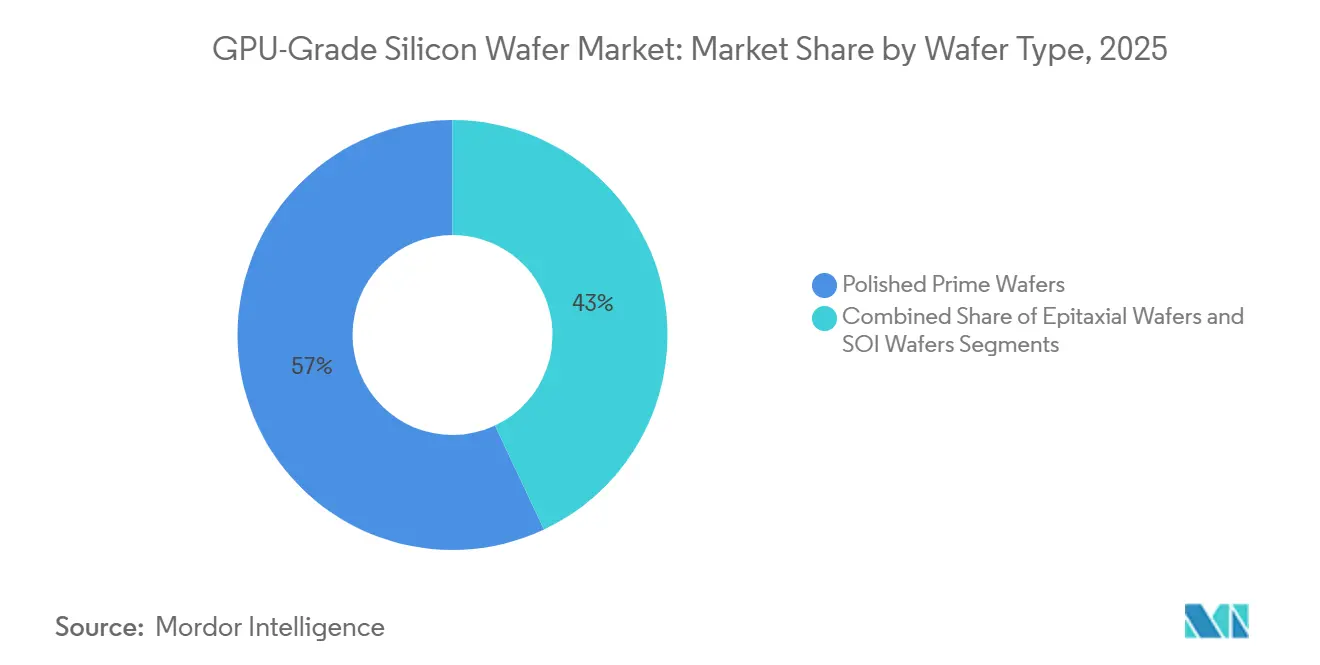

Epitaxiale Substrate verzeichnen das schnellste Wachstum, mit einer bis 2031 prognostizierten CAGR von 11,99 %. Dieses Wachstum wird durch die steigende Nachfrage nach rückseitiger Stromversorgung und Durchkontaktierungen durch Silizium angetrieben, die 10-15 µm Epi-Dicken erfordern, die polierte Prime-Wafer nicht unterstützen können. Im Jahr 2025 machten polierte Prime-Wafer 57 % des Umsatzes aus und sichern damit die Bedeutung des GPU-Grade Siliziumwafer-Marktes für Mainstream-Knoten. Diese Dominanz wird jedoch voraussichtlich abnehmen, wenn Knoten von 3 nm und darunter in die Massenproduktion eintreten. Intels PowerVia-Roadmap verdeutlicht diesen Übergang, da seine 18A-Designs stark auf epitaxiale Oberflächen angewiesen sind, die aggressive Via-Aspektverhältnisse bewältigen können.

Der Marktanteil von SOI-Substraten im GPU-Grade Siliziumwafer-Markt ist, obwohl im Jahr 2025 noch relativ gering, stetig steigend. Dieses Wachstum ist auf die Abhängigkeit von Chiplet-Layouts von Interposern mit geringer Kapazität zurückzuführen. Soitecs Smart-Cut-Technologie spielt bei diesem Trend eine zentrale Rolle, indem sie eine 20-nm-vergrabene Oxidschicht unter einer 6-nm-aktiven Schicht abscheidet, was heterogenes Stapeln ermöglicht und gleichzeitig den Wärmewiderstand reduziert. Trotz des Kostendrucks, der polierte Prime-Wafer für Knoten von 7 nm und darüber attraktiver macht, treiben die überlegenen Ausbeuten und die Energieeffizienz an der führenden Kante weiterhin Investitionen in epitaxiale Substrate voran.

Nach Prozessknoten: Sub-7-nm-Knoten beherrschen zwei Drittel des Umsatzes

Knoten feiner als 7 nm werden voraussichtlich 63 % der Nachfrage im Jahr 2025 erfassen, angetrieben durch eine beeindruckende CAGR von 11,79 %. Dieses Wachstum entspricht GPU-Roadmaps, die darauf abzielen, Hunderte von Milliarden Transistoren pro Die zu integrieren, was die zunehmende Komplexität und Leistungsfähigkeit dieser Technologien verdeutlicht. TSMCs N3E-Prozess allein wird voraussichtlich im Jahr 2025 etwa 400.000 Wafer pro Monat verbrauchen, wobei die Zuteilungen gleichmäßig zwischen Apple und KI-Beschleunigerkunden aufgeteilt werden, was die starke Nachfrage aus diesen Schlüsselsektoren widerspiegelt. Unterdessen wird erwartet, dass Samsungs 3-nm-Gate-All-Around-Technologie bis Ende 2026 ähnliche Volumina erreicht, was den Wettbewerb im Markt für fortschrittliche Knoten weiter intensiviert.

Knoten im Bereich von 7 nm bis 14 nm entwickeln sich zu einer kosteneffizienten Plattform, insbesondere für Anwendungen wie Infotainmentsysteme in Fahrzeugen und Edge-KI-Lösungen, bei denen die Wirtschaftlichkeit von 5-nm-Knoten noch herausfordernd bleibt. GlobalFoundries erweitert aktiv seine 12-nm-FinFET-Produktionslinien in New York und Singapur und nutzt dabei die durch den CHIPS Act bereitgestellten Anreize zur Unterstützung dieses Wachstums. Der GPU-Grade Siliziumwafer-Markt, der eng mit fortschrittlichen, aber nicht modernsten Knoten verbunden ist, zeigt weiterhin Widerstandsfähigkeit. Der Preisunterschied zwischen Premium- und Standardsubstraten weitet sich jedoch aus, da die Ausbeute-Schwellenwerte für führende Technologien zunehmend strenger werden, was die Dynamik der Lieferkette zusätzlich verkompliziert.

Nach Endkundentyp: Auftragsfertiger behalten Einkaufsmacht

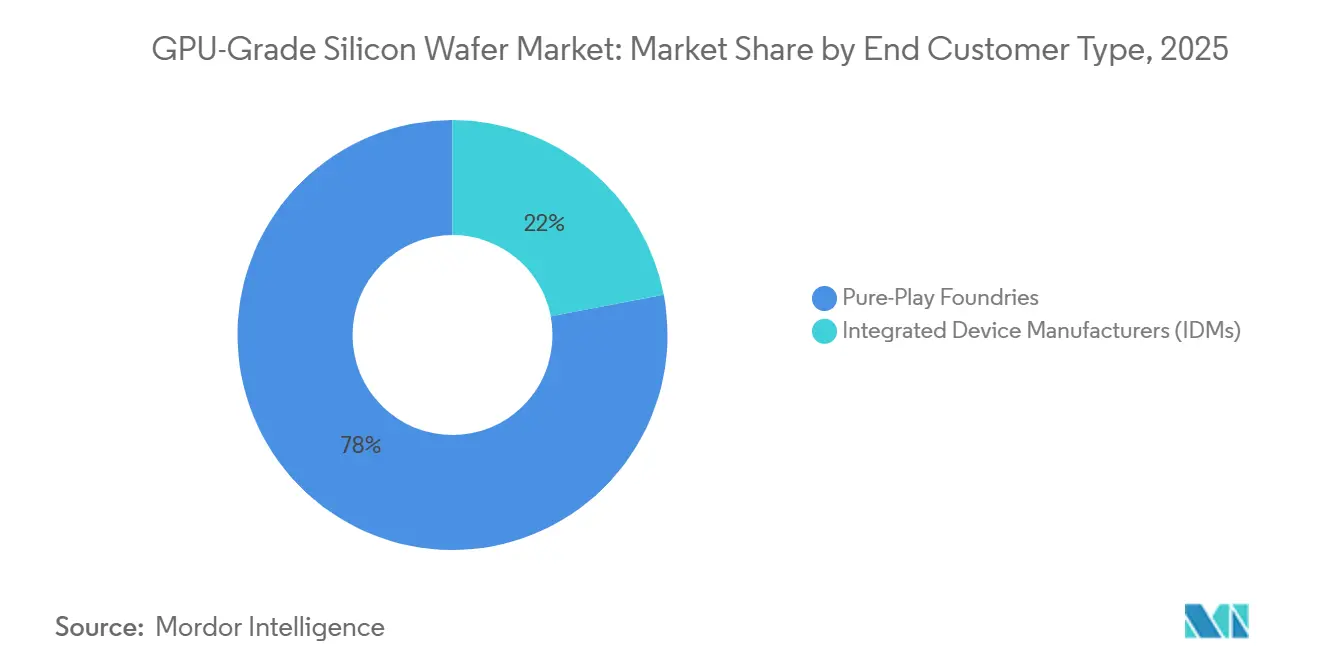

Reine Auftragsfertiger absorbierten im Jahr 2025 78 % der Lieferungen und nutzten ihr erhebliches Volumen, um Take-or-Pay-Lieferverträge auszuhandeln, die bis 2028 laufen. Diese Verträge bieten Stabilität und Planbarkeit in den Lieferketten und gewährleisten eine konsistente Waferverfügbarkeit für Schlüsselkunden. TSMC sicherte sich etwa 60 % seines Waferbedarfs für 2026 durch Vereinbarungen, die in den Jahren 2024-2025 unterzeichnet wurden, mit einem starken Fokus auf die Erfüllung der Anforderungen wichtiger Kunden wie Apple, NVIDIA und AMD. Ebenso schloss Samsung Foundry eine dreijährige Vereinbarung mit SK Siltron ab, die ab Mitte 2026 eine stetige Versorgung von 150.000 Wafern pro Monat sicherstellt. Diese strategischen Partnerschaften unterstreichen die Bedeutung langfristiger Planung und Zusammenarbeit für die Aufrechterhaltung eines Wettbewerbsvorteils im Markt.

Integrierte Gerätehersteller (IDMs) verzeichnen das schnellste Wachstum mit einer CAGR von 11,83 %, da Intel Foundry Services und Samsungs internes Exynos-Programm die Produktion hochskalieren. Diese IDMs diversifizieren aktiv ihre Beschaffungsstrategien, um Risiken im Zusammenhang mit Spotpreisschwankungen zu mindern. Intel hat beispielsweise Absichtserklärungen unterzeichnet, um inlandskonformitätskonforme Wafer aus GlobalWafers' kommendem Texas-Werk zu beschaffen, was die Widerstandsfähigkeit der Lieferkette stärken soll. Diese sich entwickelnde Landschaft im GPU-Grade Siliziumwafer-Markt begünstigt zunehmend vertikal integrierte Käufer, die ihre Volumenverpflichtungen nutzen können, um Preisnachlässe von 15 % bis 20 % auszuhandeln und so ihre Kostenstrukturen zu optimieren und gleichzeitig eine zuverlässige Versorgung mit kritischen Materialien sicherzustellen.

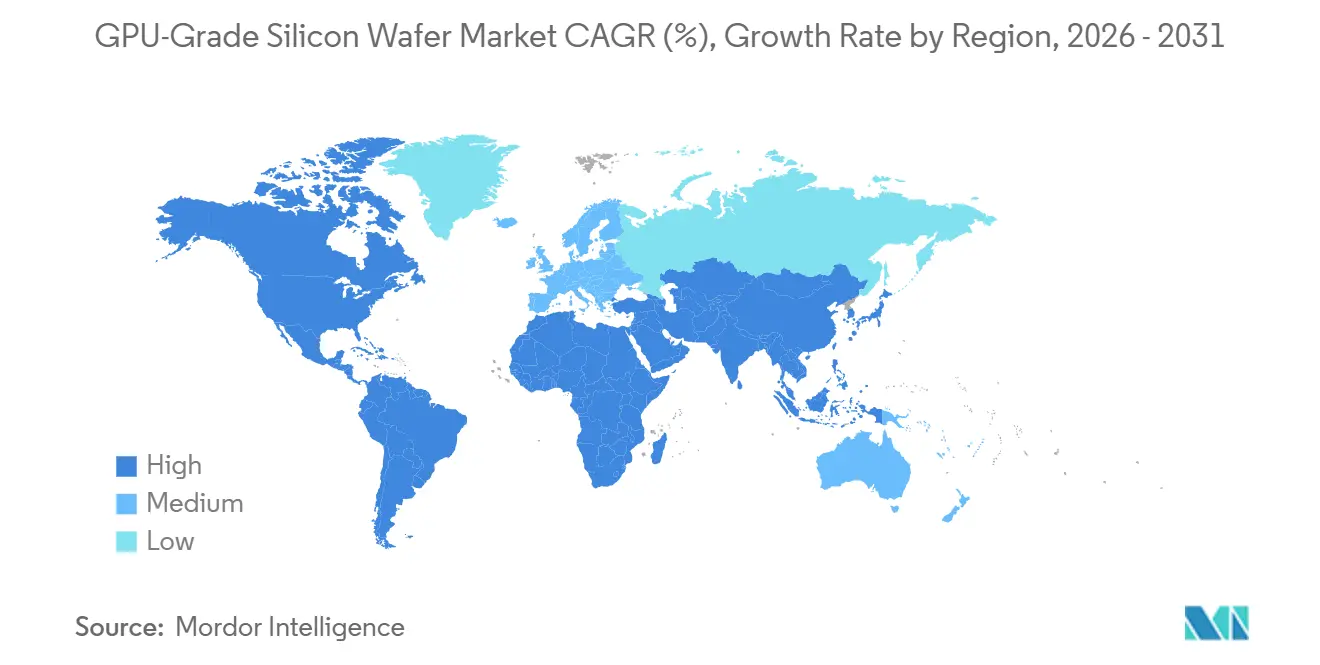

Geografische Analyse

Der Asien-Pazifik-Raum kontrollierte 68 % des Umsatzes im Jahr 2025 dank TSMCs Megawerken in Hsinchu und Tainan sowie Samsungs Komplexen in Hwaseong und Pyeongtaek, die zusammen etwa 2,5 Millionen 300-mm-Wafer pro Monat für führende GPU-Knoten verarbeiteten. Japan und Südkorea, Heimat von Shin-Etsu, SUMCO und SK Siltron, lieferten etwa 55 % der globalen Substratproduktion und unterstreichen damit die Tiefe der Region entlang der gesamten Wertschöpfungskette. China machte 12-15 % des Verbrauchs aus, sieht sich jedoch nach Dezember 2024 einer effektiven Obergrenze gegenüber, als Exportkontrollen ASML-Tiefenultraviolett-Werkzeuge blockierten und die inländische 7-nm-Fähigkeit begrenzten.^{[3]US-Handelsministerium, Büro für Industrie und Sicherheit, "Neue Exportkontrollen für fortschrittliche Computertechnologie," bis.doc.gov}

Nordamerika ist die am schnellsten wachsende Region mit einer CAGR von 11,79 % bis 2031. CHIPS-Act-Zuschüsse von 52,7 Milliarden USD, angeführt von der 400-Millionen-USD-Förderung für GlobalWafers, werden ab 2028 1,2 Millionen Wafer pro Jahr in Texas hinzufügen. Intels Foundry Services-Erweiterungen in Arizona, New Mexico und Ohio sowie die Nachfrage der Hyperscaler nach souveräner KI-Kapazität leiten stetige Abnahmen in inländische Werke. Der GPU-Grade Siliziumwafer-Markt in Nordamerika könnte sich bis 2031 verdoppeln, wenn die geplanten Werke wie vorgesehen in Betrieb gehen.

Europa erfasste 8 % des Umsatzes im Jahr 2025, konzentriert in der sächsischen Region Deutschlands, wo Infineon, Bosch und GlobalFoundries Linien für ausgereifte Knoten betreiben. Siltronics 3,5 Milliarden EUR (3,85 Milliarden USD) schwere Dresdner Investition, unterstützt durch 1,2 Milliarden EUR (1,32 Milliarden USD) an EU-Chips-Act-Zuschüssen, soll den Anteil des Kontinents bis 2031 auf etwa 12-14 % anheben. Naher Osten und Afrika zusammen mit Südamerika bleiben mit insgesamt unter 2 % unbedeutend, während Indiens Anreizprogramm noch nicht in schaufelfertige Waferprojekte umgesetzt wurde.
