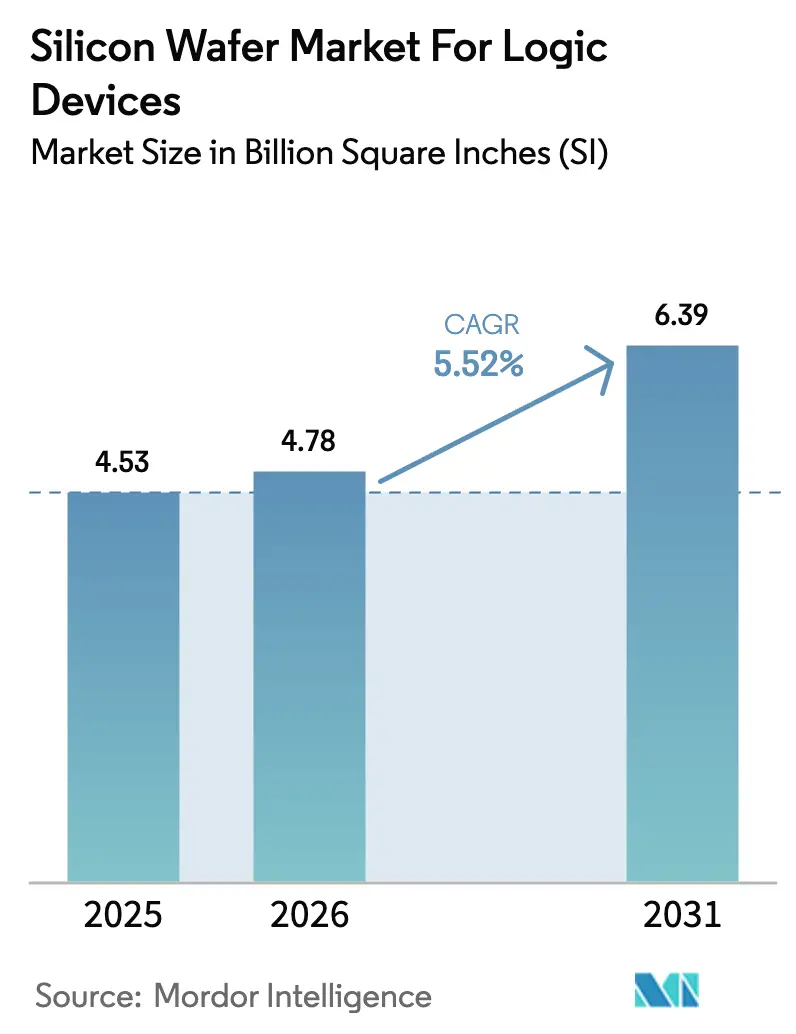

Siliziumwafer für Logikbauelemente Markt - Größen- und Marktanteilsanalyse - Wachstumstrends und Prognose (2026 - 2031)

Globale Siliziumwafer für Logikbauelemente Markttrends und Erkenntnisse

Wachsende Nachfrage nach KI- und Hochleistungsrechen-Chips

Hyperscaler versenden benutzerdefinierte Beschleuniger in immer größeren Trainings-Clustern, und jeder Cluster kann pro Quartal mehr als 10.000 Substrate verbrauchen, da GPU-, Netzwerk- und Chiplet-Basis-Dies allesamt auf 300-mm-Silizium gefertigt werden. Die Chiplet-Partitionierung erhöht die Gesamtzahl der Wafer-Starts, da Interposer- und Basis-Dies zum Nachfrageprofil hinzukommen, selbst wenn die Transistordichte pro Chip steigt. Führende Foundry-Knoten wie N3, N2 und 18A weisen zweistellige Umsatzanteile auf, was auf einen anhaltenden Bedarf an ultraflachen, defektarmen Substraten hinweist, die hohe Ausbeuten gewährleisten.^{[1]T.-C. Wei, "N3- und N3E-Umsatzbeitrag, Ergebnisse 4. Quartal 2025," TSMC, tsmc.com} Edge-Inferenz-Einsätze verbreitern den Durchmessermix, indem ausgereifte 7-nm- und 5-nm-Linien in Automobil- und Industrieumgebungen einbezogen werden, was das Gesamtsubstratvolumen erhöht. Dieser Treiber stärkt daher sowohl die Nachfrageströme für fortschrittliche als auch für ausgereifte Knoten im Siliziumwafer für Logikbauelemente Markt.

Übergang zu 3-nm-Knoten und darunter unter Verwendung von 300-mm-Wafern

Die Kosten für Extremultraviolett-EUV-Lithografie-Anlagen von über 200 Millionen USD pro Einheit machen 300-mm-Waferplattformen erforderlich, was Kapazität und Kapital auf einen einzigen Durchmesser konzentriert.^{[2]H. Niroomand, "EUV-Systemkostenstruktur," ASML, asml.com} Gate-all-around-Nanosheet-Transistoren und rückseitige Stromversorgungsnetzwerke erfordern epitaktische Source-Drain-Bereiche auf Substraten mit einer Gesamtdickenvariation von unter 0,15 Mikrometern, was die Planariätsanforderungen weit über den SEMI-M1-Basiswert hinaus verschärft. Samsung, Intel und Foundry-Partner spezifizieren nun eine Oberflächenrauheit im Sub-Ångström-Bereich, was Wafer-Hersteller zu Investitionen in chemisch-mechanisches Polieren und Lasermetrologie veranlasst. Mit schrumpfenden Knoten toleriert jeder Belichtungsschritt weniger Partikel, sodass die Kristalldefektdichte bei 300-mm-Wafern sinken muss, was den Wert pro Wafer erhöht und den Siliziumwafer für Logikbauelemente Markt stützt.

Steigende Investitionen in Front-End-Fabs im Rahmen staatlicher Anreize

Der CHIPS and Science Act und der EU Chips Act haben zusammen weit über 100 Milliarden USD an Zuschüssen und Steuergutschriften bereitgestellt, was typische Fab-Bauzeiten auf unter drei Jahre verkürzt und parallele Investitionen in die lokale Substratproduktion katalysiert.^{[3]US-Handelsministerium, "CHIPS Act Auszeichnungen 2025," commerce.gov} Waferlieferanten siedeln sich in der Nähe dieser Projekte an, um die Logistik zu vereinfachen und die Gerätequalifizierung zu beschleunigen, was eine Lieferkette fragmentiert, die einst auf Japan und Taiwan konzentriert war. Diese geografische Diversifizierung erhöht die Resilienz, führt jedoch zu überlappenden Ausbauprojekten, was die Gesamtnachfrage nach Ziehöfen, Epitaxie- und Polieranlagen erhöht und das Wachstum im Siliziumwafer für Logikbauelemente Markt verstärkt.

Ausweitung der Produktionsvolumina für 5G- und IoT-Geräte

Mobilfunknetze der fünften Generation erreichten 2025 5,9 Milliarden Abonnements und steuern bis 2028 auf 7,5 Milliarden zu, was den Siliziumgehalt pro Mobiltelefon erhöht und die Anzahl der Basisstations-Chipsätze pro Quadratkilometer vervielfacht.^{[4]Ericsson Mobility Report, ericsson.com} IoT-Knoten überschreiten bis 2027 30 Milliarden Geräte, was das Volumen auf ausgereifte Knoten in Richtung 300 mm verlagert, da 200-mm-Werkzeugausstattungen veralten. Automobil-IoT trägt durch vernetzte Fahrzeug-Mikrocontroller und Sensor-Hubs, die auf Mixed-Signal-Prozessen gefertigt werden, zusätzliche Wafer-Starts bei. Insgesamt verbreitern diese Einsätze die Anwendungsbasis und stützen die Umsatzsichtbarkeit im Siliziumwafer für Logikbauelemente Markt weiter.

Hohe Kapitalausgaben für 300-mm-Wafer-Kapazität

Eine Greenfield-300-mm-Waferfabrik erfordert anfängliche Investitionen von 3 Milliarden bis 5 Milliarden USD, und die Geräteabschreibung erstreckt sich über 10 bis 15 Jahre, was das finanzielle Risiko für potenzielle Neueinsteiger erhöht.^{[5]J. Fuchs, "Globale Investitionsanforderungen für 300-mm-Substrate," Siltronic, siltronic.com} Steigende Zinssätze in den Jahren 2024–2025 erhöhten die gewichteten durchschnittlichen Kapitalkosten um bis zu 200 Basispunkte, was die Expansion bei zweitrangigen Lieferanten verzögerte. GlobalWafers' 5-Milliarden-USD-Fab in Texas, 2025 angekündigt und für den Hochlauf 2028 geplant, unterstreicht die langen Amortisationszyklen, die die Angebotselastizität einschränken.^{[6]GlobalWafers, "Überblick über das Texas-Fab-Projekt," globalwafers.com} Hohe Investitionsausgaben verengen das Feld auf fünf dominante Anbieter, was den Wettbewerbsdruck auf die Preisgestaltung im Siliziumwafer für Logikbauelemente Markt mäßigt.

Lieferkettenunterbrechungen bei Polysilizium und Spezialgasen

China lieferte 2025 rund 85 % des weltweiten Polysiliziums, und die Spotpreise bewegten sich innerhalb eines Quartals von 8 USD auf 12 USD pro Kilogramm, was die Waferkostenstrukturen destabilisierte. Japan leitete im Januar 2026 Antidumping-Untersuchungen gegen chinesisches Dichlorsilan ein, was Zölle auf ein wichtiges Epitaxiegas riskiert.^{[7]Ministerium für Wirtschaft, Handel und Industrie Japan, "Bekanntmachung der Dichlorsilan-Untersuchung," meti.go.jp} Umweltauflagen legten Chlorsilan-Kapazitäten im Jahr 2025 still, während der Russland-Ukraine-Konflikt die Verfügbarkeit von Neon und Krypton für Lithografielaser einschränkte. Wafer-Unternehmen sichern sich nun mehrjährige Gasverträge und installieren Vor-Ort-Reinigungsanlagen – Maßnahmen, die die Betriebskosten um 5 % bis 8 % erhöhen und die Margen im Siliziumwafer für Logikbauelemente Markt belasten.

*Unsere Prognosen behandeln die Auswirkungen von Treibern und Einschränkungen als richtungsweisend und nicht additiv. Die Wirkungsprognosen berücksichtigen Basiswachstum, Mischungseffekte und Wechselwirkungen zwischen Variablen.

Segmentanalyse

Nach Waferdurchmesser: Skaleneffekte festigen die Dominanz von 300 mm

Die 300-mm-Klasse hielt 86,87 % der Lieferungen im Jahr 2025 und wächst mit einer CAGR von 6,04 %, was ihren strukturellen Kostenvorteil im Siliziumwafer für Logikbauelemente Markt unterstreicht. Ein einzelner 300-mm-Wafer liefert bei gleichem Design nahezu 2,4-mal so viele Dies wie ein 200-mm-Substrat, was die Kosten pro Transistor um bis zu 40 % senkt. Alle geplanten Kapazitätserweiterungen für führende Knoten bis 2031 sind für diesen Durchmesser vorgesehen, was Lieferanten-Investitionsausgaben bündelt und einen positiven Skaleneffekt verstärkt.

Foundries betreiben weiterhin 200-mm-Linien für Leistungsmanagement-, Analog- und MEMS-Schaltkreise, doch Geräteobsoleszenz und Werkzeugknappheit drängen selbst diese Arbeitslasten auf 300 mm. Wafer unter 150 mm machen mittlerweile weniger als 5 % der Logiklieferungen aus und sind damit eine Nische für Altanwendungen. Da Siltronic und SK Siltron die 150-mm-Produktion bis 2027 einstellen, werden langsam voranschreitende Luft- und Raumfahrt- sowie Militärprogramme Neuzulassungskosten tragen müssen, doch die wirtschaftlichen Rahmenbedingungen lassen Lieferanten kaum Alternativen, was die Führungsposition von 300 mm im Siliziumwafer für Logikbauelemente Markt festigt.

Nach Wafertyp: SOI gewinnt Marktanteile bei stromsparenden Logikbauelementen

Prime-Polished-Substrate lieferten 82,73 % der Lieferungen im Jahr 2025, doch das Volumen von Silizium-auf-Isolator wächst am schnellsten mit einer CAGR von 6,42 %, angetrieben durch mobile Prozessoren und HF-Frontend-Module. Die vergrabene Oxidschicht in SOI reduziert parasitäre Kapazitäten und senkt den Standby-Stromverbrauch um rund 25 %, ein entscheidender Vorteil bei akkubetriebenen Geräten. Der Durchbruch bei der Dünnfilm-Bondierung von CEA-Leti im Dezember 2025 verspricht weitere Leckstromreduzierungen und positioniert SOI für eine tiefere Marktdurchdringung.

Epitaktische Wafer bedienen Hochspannungs- und Bildsensormärkte und halten einen stabilen Anteil von 12 %, während hochohmige Float-Zone-Scheiben HF-Schalter- und Sensornischen füllen. Kapazitätsengpässe bei Float-Zone-Öfen verlängern die Lieferzeiten auf über 12 Monate, was den Markteintritt erschwert. Das Segmentwachstum hängt daher vom Ausbau der Spezialkapazitäten ab, doch der zugrunde liegende Mix begünstigt weiterhin Prime Polished und sichert den Mehrheitsanteil im Siliziumwafer für Logikbauelemente Markt.

Nach Endnutzeranwendung: Telekommunikation überholt Unterhaltungselektronik

Die Unterhaltungselektronik beanspruchte 33,92 % des Volumens im Jahr 2025, angetrieben durch Flaggschiff-Smartphones, die auf 3-nm-Anwendungsprozessoren migrieren. Die Telekommunikationsinfrastruktur wächst jedoch schneller mit einer CAGR von 6,51 %, da die 5G-Verdichtung und Open RAN den Logikgehalt pro Mobilfunkstandort vervielfachen. Massive-MIMO-Antennen integrieren Beamforming-ASICs auf fortschrittlichen Knoten, was die Fläche pro Basisstation im Vergleich zu 4G um den Faktor drei erhöht.

Die Logiknachfrage im Automobilbereich beschleunigt sich, da Domänencontroller von 28 nm auf 5 nm wechseln, was sich in TSMCs Automobilumsatz von 6,8 Milliarden USD für 2024 zeigt. Industrie- und IoT-Sensoren bevorzugen ausgereifte Knoten, bleiben aber an die 300-mm-Migration der Foundry-Flotten gebunden. Außerhalb dieser Branchen halten Medizin und Verteidigung langfristige Lieferverträge aufrecht, die ältere Durchmesserwafer absorbieren, jedoch ein begrenztes Volumenwachstum für den Siliziumwafer für Logikbauelemente Markt bieten.

Geografische Analyse

Der asiatisch-pazifische Raum behielt 2025 einen Lieferanteil von 78,68 % und wächst bis 2031 mit einer CAGR von 6,17 %, da Taiwan, Südkorea und das chinesische Festland die Kapazitäten für fortschrittliche Knoten ausbauen. TSMC allein verbrauchte monatlich mehr als 1 Million 300-mm-Wafer in 13 Fabs, und zwei weitere Werke in Kaohsiung gehen bis 2028 in Betrieb. Samsungs Hwaseong-Campus nahm Ende 2025 die 2-nm-Produktion auf, während SK Siltron die Gumi-Ziehkapazitäten zur Versorgung inländischer Kunden erhöhte. Chinas Streben nach Selbstversorgung hält die Nachfrage trotz Exportkontrollen aufrecht, unterstützt durch lokale Lieferanten Ferrotec und Shanghai Simgui.

Nordamerika gewinnt wieder an Bedeutung, angetrieben durch 52,7 Milliarden USD an CHIPS-Act-Zuschüssen. Intels Projekte in Arizona und Ohio sowie TSMCs Phoenix-Komplex werden bis 2027 zusammen rund 400.000 Wafer pro Monat abnehmen. GlobalWafers' Texas-Werk, das für 2028 geplant ist, markiert die erste großangelegte inländische Substratproduktion seit zwei Jahrzehnten und verkürzt die logistischen Vorlaufzeiten. Nachhaltigkeitsvorschriften verschärfen die Wasserverbrauchskennzahlen; TSMC Arizona recycelt bereits 65 % des Prozesswassers, ein Maßstab, den Regulierungsbehörden kodifizieren wollen.

Europa machte 2025 weniger als 10 % der Lieferungen aus, beschleunigt sich jedoch, da der EU Chips Act im Umfang von 43 Milliarden EUR (48,6 Milliarden USD) Intels Doppel-Fab in Magdeburg, TSMCs Dresdner Joint Venture mit Bosch sowie die FD-SOI-Erweiterung von STMicroelectronics und GlobalFoundries in Crolles fördert. Langfristige Take-or-Pay-Waferverträge stützen diese Vorhaben, steigern die regionale Nachfrage und erhöhen die Diversität im Siliziumwafer für Logikbauelemente Markt. Südamerika sowie der Nahe Osten und Afrika bleiben peripher, obwohl Staatsfonds in Saudi-Arabien 2025 eine Partnerschaft zur Schaffung eines regionalen Knotenpunkts in Betracht zogen – ein Schritt, den Substratlieferanten bei der Bewertung langfristiger Diversifizierung genau beobachten.
