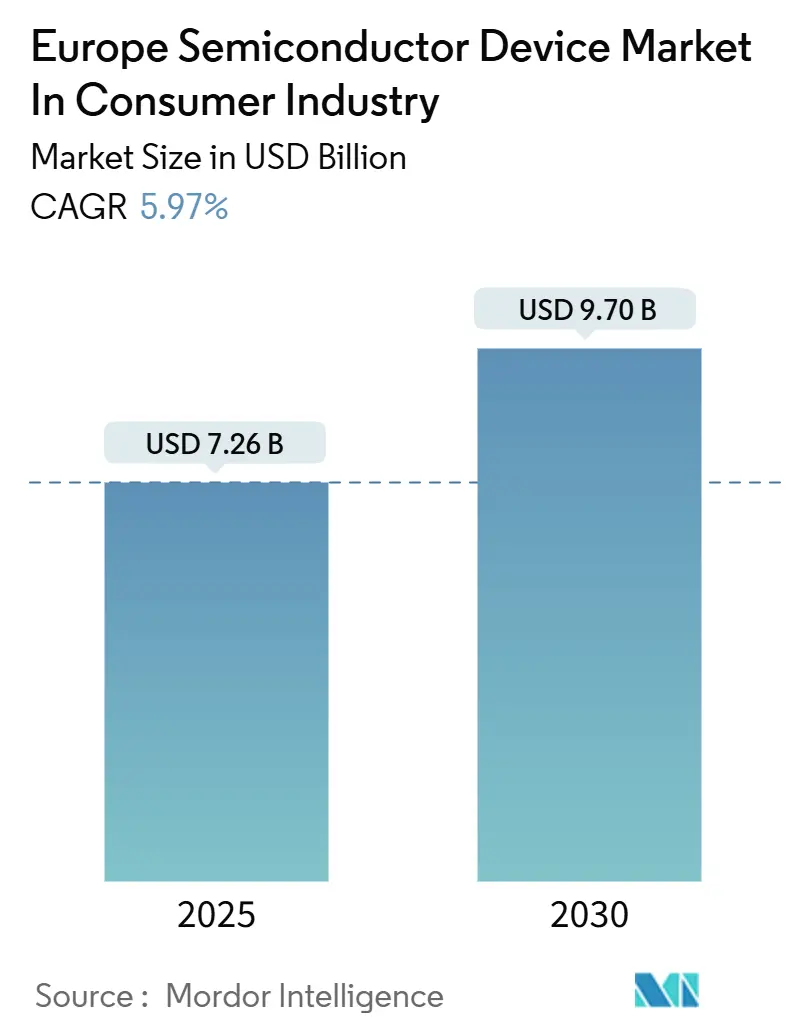

Perspectivas e Tendências do Mercado de Dispositivos Semicondutores na Indústria de Consumo na Europa

Proliferação de Smartphones e Dispositivos Vestíveis com 5G

Os operadores europeus haviam construído núcleos autônomos de 5G que cobriam 87% das populações urbanas até meados de 2024, impulsionando a rápida renovação dos módulos de front-end de radiofrequência em smartphones e smartwatches. As alocações de banda média em 3,4–3,8 GHz favorecem amplificadores de potência de nitreto de gálio e chaves de silício sobre isolante que reduzem o custo por watt em 18%. Dispositivos vestíveis com baterias abaixo de 300 mAh agora dependem de PMICs de rastreamento de envelope, estendendo o tempo de conversação em 22%. O nRF91 da Nordic Semiconductor garantiu 14 vitórias de design em 2024, provando que a lógica celular integrada mais Cortex-M33 substitui os basebands discretos. As cláusulas de cibersegurança na Diretiva de Equipamentos de Rádio de 2025 exigem inicialização segura e atestação de firmware, o que aumenta a demanda por elementos seguros embarcados da NXP e da STMicroelectronics.

Mudança Acelerada em Direção a Ecossistemas de Casa Inteligente

O Matter 1.2 unificou Thread, Zigbee e Wi-Fi 6 em uma única camada de aplicação em 2024, permitindo que os fabricantes de gateways consolidassem rádios discretos em soluções de die único. Os SoCs da Silicon Labs e da Nordic Semiconductor capturaram 60% dos lançamentos certificados pelo Matter, reduzindo a lista de materiais em 12%. Os alto-falantes com assistente de voz de campo distante agora incorporam microfones MEMS da STMicroelectronics que respeitam o teto de espera de 0,3 W do Ecodesign por meio de detecção de palavra de ativação com ciclo de trabalho. As instalações de casa inteligente KNX certificadas cresceram 31% ano a ano, estimulando os embarques de MCUs para nós de iluminação e HVAC. As camadas PHY 802.15.4 compartilhadas permitem que os fornecedores de chips reutilizem blocos de RF, distribuindo o custo de design em volumes maiores e acelerando a penetração em eletrodomésticos de nível médio.

Surgimento de Arquiteturas Modulares Baseadas em Chiplets

A linha piloto APEC de Grenoble exibiu chiplets lógicos de 22 nm ligados a dies analógicos de 130 nm em interposers de silício para casos de uso de alto-falantes inteligentes. O particionamento reduziu a potência média em 34% em comparação com SoCs monolíticos ao desligar o processamento de alto desempenho na maior parte do tempo. A STMicroelectronics confirmou uma melhoria de 18 pontos na margem bruta proveniente de processadores de áudio em chiplet, porque dies parcialmente defeituosos podem ser recuperados e combinados com tiles analógicos conhecidamente bons. O padrão Universal Chiplet Interconnect Express especifica links de 16 Gbps a 2 pJ/bit, permitindo que empresas fabless europeias adquiram dies de computação da Ásia enquanto retêm dies analógicos e de PMIC localmente. O desenvolvimento mais rápido de derivados é fundamental em setores de consumo onde os ciclos de vida dos produtos mal excedem 18 meses.

Regulamentos de Ecodesign da UE para CIs de Ultrabaixo Consumo em Espera

O Regulamento de Produtos Sustentáveis de julho de 2024 impõe tetos de espera abaixo de 0,3 W e de espera em rede abaixo de 2 W. Os fornecedores de eletrodomésticos estão substituindo reguladores lineares por conversores buck síncronos com eficiência de 92% que mantêm a eficiência até uma carga de 10 mA. O PMIC DA9063 da Dialog consome apenas 8 µA no estado sempre ativo, permitindo que termostatos inteligentes permaneçam conectados sem violar o limite do Ecodesign. Os testes da agência ambiental alemã mostraram que 73% dos dispositivos certificados agora usam técnicas de supressão de vazamento, como polarização de corpo e desligamento de energia. A implementação gradual até 2027 acelera a adoção de SOI totalmente depletado a 22 nm, aumentando a demanda por substratos da Soitec.

Alta Intensidade de Capital na Fabricação de Nós Avançados

Construir uma fábrica de classe 5 nm na Europa agora custa mais de EUR 15 bilhões (USD 17,47 bilhões), e nenhum IDM local reservou essa soma exclusivamente para cargas de trabalho de consumo. Crolles foca em FD-SOI de 18 nm, Dresden em dispositivos de energia de 28-40 nm, deixando os processadores de telefones e tablets para as fundições asiáticas.^{[1]"Transistores CoolGaN 600 V," Infineon Technologies, infineon.com} As subvenções da Lei de Chips priorizam automotivo e defesa, deixando de lado os CIs de consumo de commodities. Consequentemente, as marcas europeias dependem de Taiwan e da Coreia para lógica avançada, fragmentando as cadeias de suprimentos e estendendo os prazos de entrega em quatro a seis meses. A falta de nós avançados próximos também dificulta a co-otimização de design e processo para empresas fabless regionais.

Restrição Mais Rígida de Produtos Químicos da UE (Proibição de PFAS)

A restrição de PFAS de janeiro de 2025 sob o Anexo XVII do REACH elimina muitos fotorresistes legados.^{[2]"Restrições de PFAS do Anexo XVII do REACH," Agência Europeia de Produtos Químicos, echa.europa.eu} Os fotorresistes de EUV sem PFAS exibem 12% mais rugosidade de borda de linha, resultando em uma redução de 6% no rendimento de wafers. Os clientes europeus solicitaram extensões de qualificação de 11 semanas, o que atrasará os tape-outs de 3 nm. Uma empresa fabless local experimentou um aumento de 23% nos ciclos de revisão de máscaras em 2024, corroendo seus orçamentos de NRE. Os dossiês de registro acrescentam EUR 1,8-3,2 milhões por nova química, custos que fornecedores menores têm dificuldade em absorver, consolidando assim o cenário de materiais em torno de grandes incumbentes asiáticos.

Análise de Segmentos

Por Tipo de Dispositivo: Sensores Capturam o Aumento da Telemetria em Dispositivos Vestíveis e Casa Inteligente

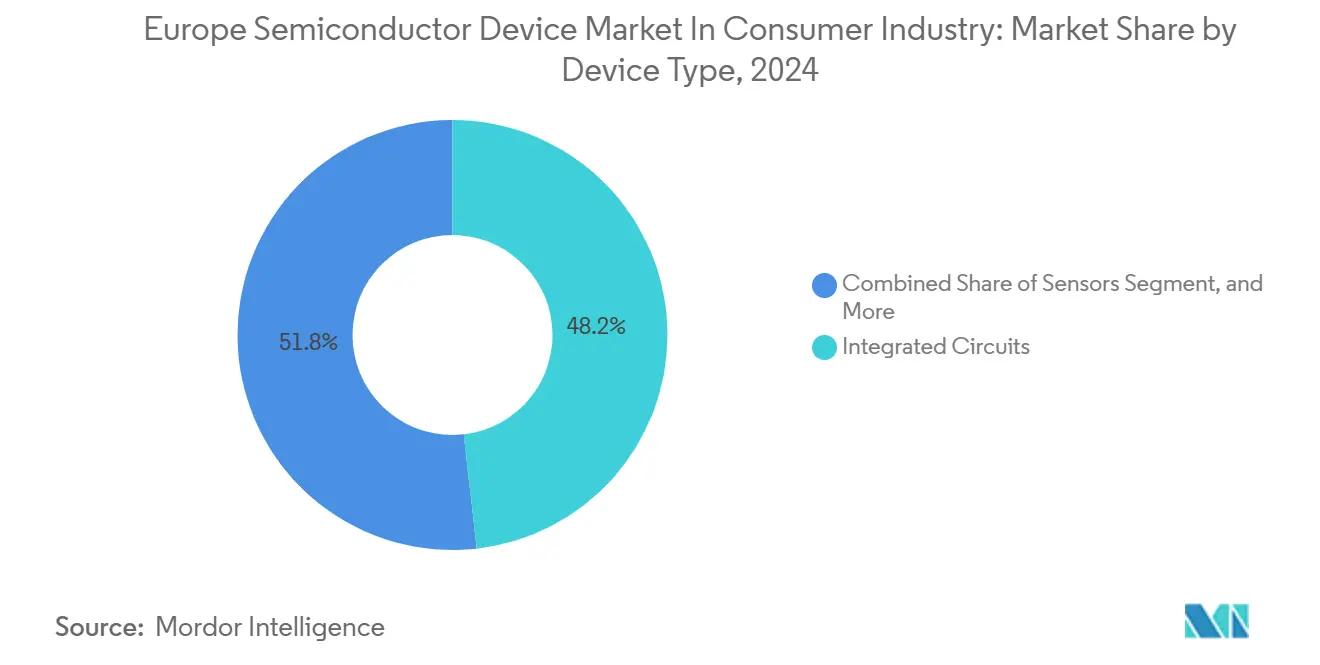

O CAGR de 6,28% dos sensores até 2030 supera todas as outras categorias de dispositivos, mesmo que os circuitos integrados tenham detido 48,20% da receita de 2024. O tamanho do mercado europeu de dispositivos semicondutores para sensores é impulsionado por matrizes ambientais, inerciais e biométricas que estendem a inteligência de borda para rastreadores de condicionamento físico, alto-falantes inteligentes e monitores de qualidade do ar. O módulo inercial LSM6DSV16X da STMicroelectronics executa o reconhecimento de gestos no chip, reduzindo os eventos de ativação do MCU em 47% e adicionando dois dias à vida útil da bateria do smartwatch. A Bosch Sensortec embarcou 180 milhões de dispositivos MEMS em 2024, com sensores barométricos e de gás sustentando casos de uso de inteligência ambiental. A optoeletrônica comanda participação nos drivers OLED de smartphones, enquanto os transistores GaN discretos estão substituindo os MOSFETs de silício em adaptadores de carregamento rápido devido à dissipação de calor 30% menor.

Os MCUs de eletrodomésticos paralelos sensíveis ao custo permanecem entrincheirados a 130 nm, mas os sensores se beneficiam de uma integração mais estreita a 40 nm e 22 nm FD-SOI, onde o vazamento reduzido prolonga a vida útil da bateria de célula tipo moeda. A participação de mercado europeia de dispositivos semicondutores para circuitos integrados diminuirá modestamente à medida que unidades de gerenciamento de energia, sensores de imagem e controladores lógicos migrarem para módulos de múltiplos chips dominados por escolhas arquitetônicas orientadas por sensores. Os fornecedores que agrupam designs de referência de sensor, conectividade e PMIC estão posicionados para capturar maiores vitórias de plataforma em implantações Matter e KNX.

Nota: As participações de segmento de todos os segmentos individuais estão disponíveis mediante a compra do relatório

Por Aplicação: Dispositivos Vestíveis Ascendem com Integração de Sistema de Ultrabaixo Consumo

Smartphones e tablets detinham 35,70% da receita de 2024, mas os dispositivos vestíveis estão crescendo a um CAGR de 7,01% impulsionados pela telemetria de saúde aprovada sob o MDR da UE. O tamanho do mercado europeu de dispositivos semicondutores para dispositivos vestíveis se fortalecerá ainda mais à medida que SoCs Bluetooth de núcleo duplo, como o nRF5340 da Nordic, reduzem a corrente de monitoramento contínuo da frequência cardíaca para abaixo de 5 mA. Os eletrodomésticos de casa inteligente também crescem devido à padronização Matter e às reformas na base KNX da Alemanha, impulsionando a demanda por microcontroladores multiprotocolo. Jogos e AR/VR, uma fatia menor, ainda requerem processadores gráficos de alta largura de banda cuja embalagem avançada pode em breve ser realizada na instalação da TSMC em Dresden, reduzindo o atraso logístico.

A dependência dos dispositivos vestíveis em processos FD-SOI de ultrabaixo vazamento posiciona favoravelmente os fornecedores europeus de substratos. Enquanto isso, os smartphones continuarão absorvendo a maior área de silício por unidade, sustentando a migração de nós para 3 nm e abaixo. As marcas que harmonizam os roteiros de processadores de telefone, relógio e casa inteligente podem aproveitar interconexões die a die compartilhadas para distribuir os gastos com P&D ao longo do tempo e melhorar a lista de materiais em todos os dispositivos.

Por Nó Tecnológico: Nós Sub-10 nm Ganham à Medida que os Processadores de Ponta Ancoram a Demanda

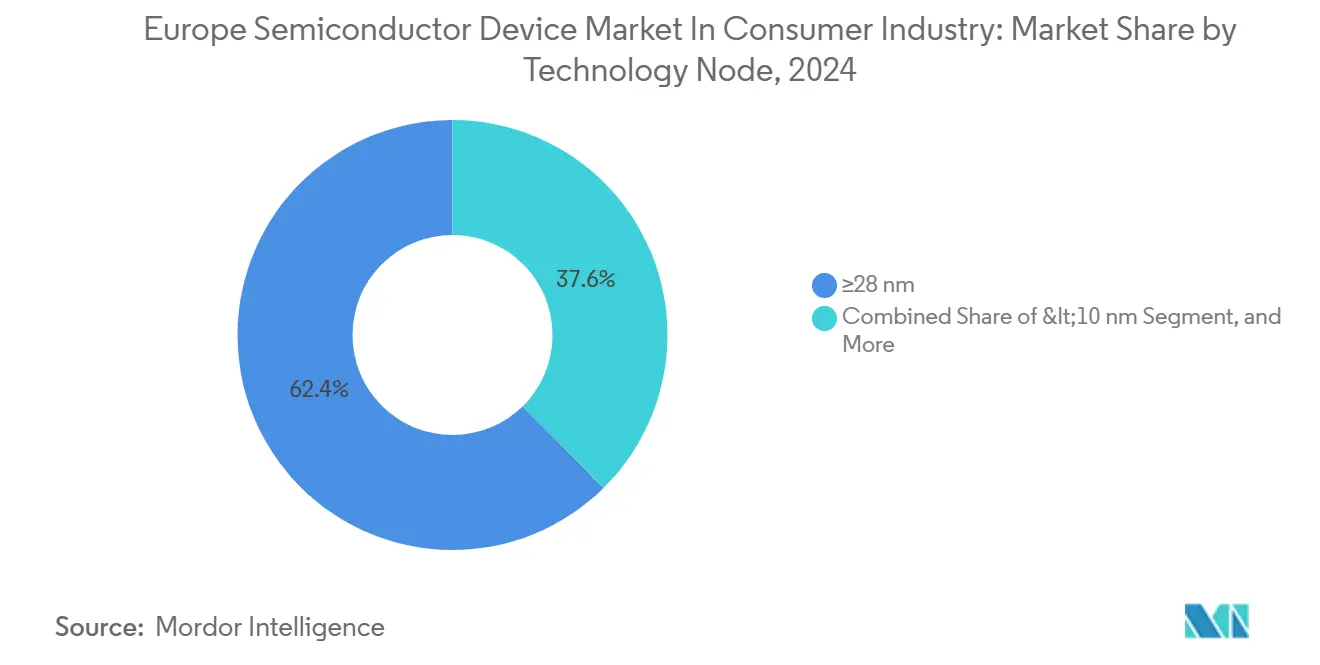

Os nós ≥28 nm contribuíram com 62,40% dos embarques de 2024 porque os MCUs e PMICs de eletrodomésticos priorizam o custo em detrimento da densidade. No entanto, a participação de mercado europeia de dispositivos semicondutores para lógica <10 nm crescerá dado o CAGR de 6,38% impulsionado pelos produtos de ponta da Qualcomm, Apple e MediaTek agora embalados na Polônia, República Tcheca e Hungria. O FD-SOI de 14-22 nm de nível médio oferece um caminho otimizado para vazamento para processadores de voz sempre ativos que precisam de desempenho superior a 40 nm, mas não podem suportar a complexidade de máscara de 3 nm. A futura planta de embalagem avançada da TSMC em Dresden catalisará o co-design europeu ao encurtar os prazos de tape-out até a produção em escala.

A dualidade da cadeia de suprimentos persiste: os wafers de ponta ainda são fabricados na Ásia, mas o teste final e a montagem de sistema em pacote estão se deslocando para o local. Os fornecedores capazes de co-otimizar o desempenho térmico e de RF no nível do pacote se diferenciarão em consoles de jogos e tablets de alta taxa de atualização.

Nota: As participações de segmento de todos os segmentos individuais estão disponíveis mediante a compra do relatório

Por Material: Nitreto de Gálio Penetra nos Segmentos de Carregamento Rápido

O silício permaneceu o material predominante com 70,10% de participação em 2024, mas o CAGR de 6,12% do nitreto de gálio conquistará uma fatia maior em carregadores acima de 60 W. O tamanho do mercado europeu de dispositivos semicondutores para transistores de GaN é sustentado por dispositivos CoolGaN de 600 V que atingem 98,5% de eficiência em topologias de PFC em totem-pole. O carboneto de silício atualmente desempenha um papel menor no mercado de consumo, mas poderia potencialmente infiltrar-se em transmissores de energia sem fio operando a 6,78 MHz assim que os designs de bobina amadurecerem. Os fotodiodos de fosfeto de índio suportam sensores de proximidade de óculos de AR à medida que os designers aumentam a fidelidade de imersão. A política de matérias-primas da UE agora classifica o gálio como estratégico, incentivando a Soitec a pilotar 15% de reciclagem em seu site de Bernin até 2027.

A escolha do material é cada vez mais específica para a aplicação. Os carregadores móveis estão fazendo a transição para GaN devido aos mandatos de densidade de energia, enquanto os sensores permanecem no silício por razões de custo. Os fornecedores que oferecem co-integração em nível de pacote de energia GaN e controladores de silício podem capturar os roteiros de OEMs que visam consolidar FETs externos em designs de módulo único.

Análise Geográfica

A participação de 28,30% da Alemanha em 2024 decorre de fábricas qualificadas para automotivo que redirecionam capacidade para dispositivos IoT de consumo que requerem o mesmo histórico de segurança funcional. As linhas de Villach e Dresden da Infineon agora alocam mais inícios de wafer para MCUs de alto-falantes inteligentes. A base da Bosch Sensortec em Reutlingen embarcou 180 milhões de unidades MEMS em dispositivos vestíveis europeus em 2024, sublinhando a liderança da Alemanha em sensores. O cluster de 70 empresas do Silicon Saxony acelera a transferência de conhecimento em chiplets e embalagem avançada, proporcionando aos OEMs regionais acesso antecipado a técnicas de integração heterogênea.

A França crescerá à taxa mais rápida, com um CAGR de 7,42%, à medida que a extensão de Crolles da STMicroelectronics adiciona wafers FD-SOI de 18 nm adaptados para sensores de imagem e PMICs em telefones, relógios e nós de casa inteligente. O plano França 2030 aloca EUR 2,5 bilhões (USD 2,91 bilhões) para P&D em semicondutores, com a linha piloto APEC de Grenoble já demonstrando 34% de economia de energia em processadores de alto-falantes inteligentes em chiplet. O programa de wafers de GaN reciclados da Soitec complementa o impulso pela autonomia em materiais estratégicos.

O Reino Unido, a Espanha, a Itália e o restante da Europa combinados detinham 43,50% do valor de 2024. O hub de design de Cambridge da Arm ancora a propriedade intelectual de MCUs, enquanto as equipes de Swindon da Dialog refinam os CIs de gerenciamento de energia para conformidade com o Ecodesign da UE. Os institutos de semicondutores compostos da Espanha pesquisam fotônica III-V para óptica de AR-VR, e a Fábrica de Catânia da Itália escala discretos de carboneto de silício que também transbordam para carregadores de laptops de alta potência. A Nordic Semiconductors em Oslo dominou as vitórias de design BLE, demonstrando o impacto dos países nórdicos no silício de conectividade.
