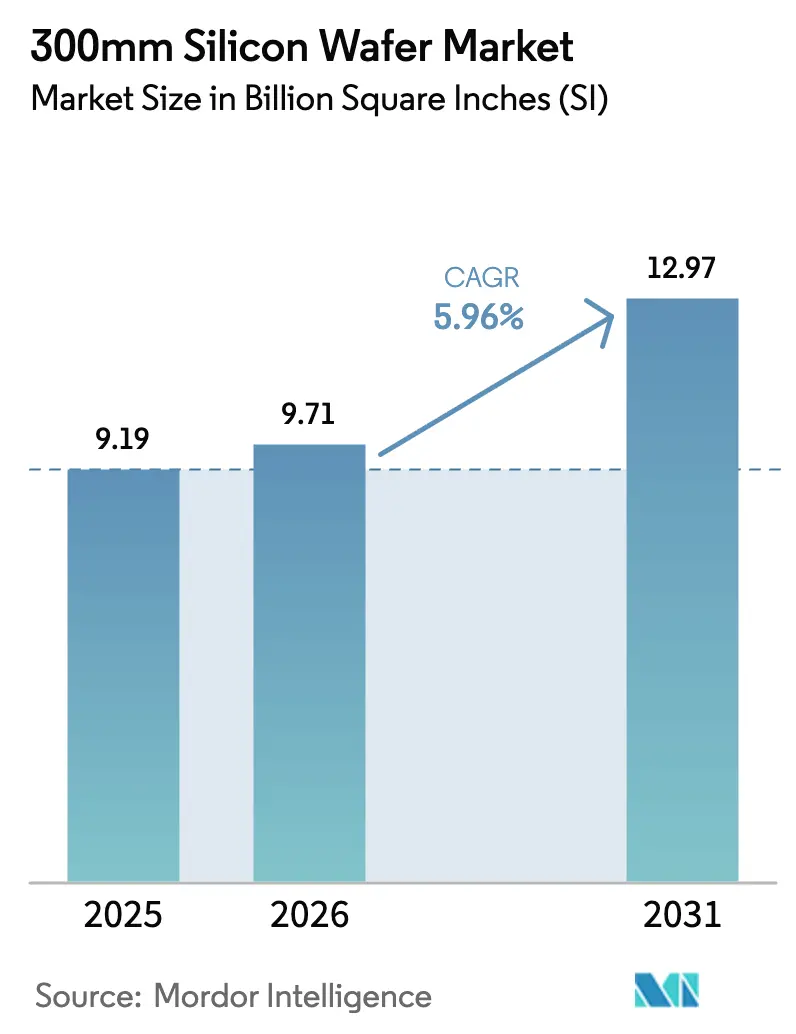

Tamanho e Participação do Mercado de Wafers de Silício de 300mm - Tendências de Crescimento e Previsão (2026 - 2031)

Tendências e Perspectivas do Mercado Global de Wafers de Silício de 300mm

Crescimento da Demanda por Dispositivos Lógicos e de Memória de Nós Avançados

As acelerações de volume em linhas de 2 nanômetros e de memória de alta largura de banda elevam os inícios de wafer porque cada redução de nó adiciona camadas de retículo e orçamentos de defeitos mais rigorosos. A TSMC visa volume em sua plataforma de 2 nm no final de 2026, consumindo 15% mais área de wafer por chip do que os equivalentes de 3 nm. A capacidade de HBM4 da Micron permanece totalmente reservada até 2026, enquanto a SK Hynix escala pilhas HBM3E de 12 camadas que requerem 50% a mais de superfície de wafer em comparação com as convencionais. A Samsung tem como meta 21.000 inícios de wafer por mês em 2 nm até o final de 2026, e a Intel busca a qualificação 18A para clientes externos em meados de 2026. Os acordos de substrato plurianuais agora dominam as aquisições, aumentando a alavancagem de preços dos titulares sobre os designers sem fábrica.

Expansão das Capacidades de Fundição na Ásia-Pacífico

A TSMC reservou USD 165 bilhões em Taiwan, nos Estados Unidos e no Japão, adicionando aproximadamente 1,2 milhão de inícios mensais de 300 mm até 2029. A Samsung planeja KRW 300 trilhões (USD 230 bilhões) para megafábricas sul-coreanas até 2030. A linha de Pequim da SMIC busca 100.000 inícios mensais em nós maduros, apesar dos controles de ferramentas. A joint venture de Dresden na Europa, apoiada por EUR 10 bilhões (USD 11,3 bilhões), traz 40.000 inícios por mês a partir de 2027.^{[1]Comissão Europeia, "Ficha Informativa da Lei Europeia de Chips," ec.europa.eu} Os fornecedores de wafers se co-localizam perto desses polos, como demonstrado pela planta de Singapura da Siltronic AG no valor de EUR 2 bilhões (USD 2,26 bilhões).^{[2]Siltronic AG, "Inauguração da Fábrica de Singapura," siltronic.com} Os crescentes prazos de entrega de até 18 meses para blanks epitaxiais reforçam o pré-compromisso de capacidade.

Proliferação de Investimentos em IA, HPC e Centros de Dados

A GPU Blackwell da NVIDIA contém 208 bilhões de transistores em dois dies, consumindo 30% mais área de wafer do que seu predecessor.^{[3]NVIDIA Corp., "Apresentação para Investidores T4 2025," nvidia.com} O MI300 da AMD integra chiplets de CPU e GPU em um interposer de 300 mm, refletindo a intensidade de wafer centrada em IA.^{[4]AMD Inc., "Resumo Técnico do MI300," amd.com} Os hiperescaladores comprometeram mais de USD 200 bilhões em despesas de capital em 2025-2026, com 40% destinados ao silício personalizado, equivalendo a cerca de 500.000 inícios de wafer trimestrais. Smartphones e PCs com IA de borda estendem esse crescimento para o mercado downstream, fortalecendo ainda mais o mercado de wafers de silício de 300mm. A mudança de paradigma favorece footprints de die maiores que aumentam a demanda de substrato por sistema acabado.

Adoção de Entrega de Energia pelo Lado Traseiro e Embalagem de CI 3D

O PowerVia da Intel em 20A e 18A remove os trilhos de energia do lado frontal, reduzindo a área de célula em 30% e exigindo wafers ultrafinos com metalização no lado traseiro.^{[5]Intel Corp., "Dia de Tecnologia e Manufatura 2024," intel.com} A TSMC prepara uma rede semelhante para seu processo A16 que entra em produção em 2027. O roteamento pelo lado traseiro adiciona etapas extras de afinamento e TSV, aumentando as especificações de precisão do substrato. A capacidade CoWoS dobra para 30.000 wafers por mês até o final de 2026, mas os pedidos da NVIDIA e da Broadcom já superam essa expansão. A complexidade da embalagem, portanto, retroalimenta os requisitos de wafer de front-end, estreitando a colaboração entre fornecedor e fundição.

Escalada das Despesas de Capital para Fábricas de 300 mm

Uma instalação greenfield sub-3 nm agora supera USD 15 bilhões, impulsionada por conjuntos de ferramentas EUV com preços entre USD 150 milhões e USD 200 milhões cada.^{[6]ASML Holding, "Relatório Anual 2025," asml.com} O orçamento da TSMC no Arizona subiu de USD 40 bilhões para níveis mais elevados devido às taxas de mão de obra nos EUA e atrasos no licenciamento. O projeto da Intel em Ohio pode precisar de USD 100 bilhões até 2030, enquanto os subsídios da Lei CHIPS cobrem apenas percentuais de um dígito do total de desembolsos. A alta intensidade de capital confina a entrada de novos participantes a empresas apoiadas pelo Estado ou verticalmente integradas, incorporando uma estrutura de mercado oligopolista. Caso a demanda por IA enfraqueça, os riscos de subutilização amplificam o estresse no balanço patrimonial dos operadores.

Vulnerabilidades da Cadeia de Suprimentos em Polissilício e Equipamentos

A China forneceu mais de 80% do polissilício global em 2025, e as oscilações de preço entre USD 8 e USD 12 por kg perturbaram o planejamento de custos de wafer. A litografia EUV permanece um monopólio da ASML, enquanto Applied Materials, Tokyo Electron e KLA dominam a deposição, o ataque e a inspeção, estendendo os prazos de entrega de ferramentas para 24 meses.^{[7]SEMI, "Previsão Mundial de Fábricas 2025," semi.org} Os controles de exportação endurecidos em 2024 fragmentam os mercados de equipamentos e dificultam o acesso das fábricas chinesas a ferramentas de ponta, ao mesmo tempo que reduzem as bases de receita dos fornecedores ocidentais. Os fabricantes de wafers diversificam em direção à expansão da Wacker Chemie no Tennessee e à atualização da Hemlock Semiconductor em Michigan, mas essas capacidades não atingirão volume antes de 2028. Até lá, o mercado de wafers de silício de 300mm permanece exposto a gargalos concentrados a montante.

Análise de Segmentos

Por Tipo de Dispositivo Semicondutor: Os Nós em Redução da Lógica Intensificam as Necessidades de Substrato

Os dispositivos lógicos controlaram 43,76% das remessas em 2025, e essa participação cresce à medida que os transistores gate-all-around de 2 nm atingem a produção em massa. O tamanho do mercado de wafers de silício de 300mm alocado à lógica está projetado para crescer mais rapidamente porque cada redução aumenta a contagem de retículos e os inícios de wafer por die acabado. A memória de alta largura de banda impulsiona a participação de superfície da memória, mas a lógica ainda comanda contratos de fornecimento que abrangem vários anos, isolando as principais fundições de escassez no mercado spot.

A memória detinha cerca de 35% das remessas de 2025, com variantes HBM consumindo mais área devido ao empilhamento vertical. Os dispositivos analógicos e de sinal misto representam aproximadamente 12%, migrando de 200 mm por benefícios de rendimento e custo, enquanto os semicondutores de potência discretos em 6% migram para 300 mm para atender veículos elétricos. A optoeletrônica de nicho e os MEMS juntos permanecem abaixo de 4%, mas ganham impulso em lidar automotivo e sensores biométricos. O mercado de wafers de silício de 300mm, portanto, gira em torno da intensidade lógica, mas uma diversificação mais ampla garante uma utilização equilibrada da capacidade.

Por Tipo de Wafer: A Dominância do Prime Polido Oculta a Rápida Adoção do SOI

Os blanks prime polidos representaram 82,68% das remessas em 2025, sustentando as aplicações convencionais de lógica, DRAM e analógico. O silício sobre isolante cresce a um CAGR de 7,01%, impulsionado por front-ends de RF e radar automotivo que valorizam menor vazamento e imunidade a latch-up. A participação do mercado de wafers de silício de 300mm para SOI permanece pequena hoje, mas gera margens mais altas à medida que as janelas de processo se estreitam em torno do ganho de radiofrequência e dos padrões de segurança automotiva.

Os substratos epitaxiais ocupam cerca de 10% das remessas e são indispensáveis para dispositivos de potência de alta tensão que necessitam de perfis de dopante controlados. Os blanks especiais, como wafers de alta resistividade e de grau sensor, adicionam os 5% restantes. Essa diversificação fragmenta a base de fornecimento em oligopólios de nicho, uma vez que a produção de SOI e epi requer expertise em ligação e deposição não disponível para todos os fornecedores. As fundições integradas com linhas SOI ganham alavancagem de compra e resiliência de cronograma, reforçando sua competitividade.

Por Aplicação do Usuário Final: A Eletrificação Automotiva Supera os Eletrônicos de Consumo

Os eletrônicos de consumo entregaram 43,83% das remessas de 2025, mas o crescimento unitário estabilizou à medida que os ciclos de substituição de smartphones se alongaram. PCs e servidores habilitados para IA compensam parcialmente a fraqueza nos aparelhos, sustentando a demanda base por processadores cliente avançados. Apesar desse peso, o crescimento mais rápido está no setor automotivo, avançando a um CAGR de 8,29% à medida que inversores de veículos elétricos, sistemas avançados de assistência ao motorista e controladores zonais transitam de 200 mm para 300 mm.

A automação industrial retém 15% das remessas devido à digitalização de fábricas, e a infraestrutura de telecomunicações fica próxima de 10% com os lançamentos de 5G e fibra. Dispositivos aeroespaciais, de defesa e médicos completam o saldo, demandando wafers premium de baixo defeito. Os ciclos de qualificação automotiva de 2 a 3 anos forçam os fornecedores de wafers a criar linhas dedicadas de grau automotivo, aumentando os custos de inspeção, mas garantindo contratos de longo prazo, reforçando assim uma perspectiva de demanda estruturada para o mercado de wafers de silício de 300mm.

Análise Geográfica

A Ásia-Pacífico reteve 79,67% das remessas em 2025, ancorada pelos 3 milhões de inícios mensais de Taiwan e pela liderança em memória da Coreia do Sul. O tamanho do mercado de wafers de silício de 300mm centrado nessa região está previsto para um CAGR de 6,06% até 2031, graças às tarifas competitivas de eletricidade, aos densos clusters de fornecedores e aos incentivos públicos comprometidos. As expansões de nós maduros da China elevam sua participação apesar dos controles de exportação em curso. O Japão ressurge por meio dos programas de Kumamoto e Rapidus apoiados por incentivos de JPY 2 trilhões (USD 13,0 bilhões).

A América do Norte contribuiu com quase 10% em 2025, com o financiamento da Lei CHIPS acelerando as construções no Arizona, Ohio e Idaho. No entanto, os obstáculos de mão de obra e licenciamento retardam a realização em relação à Ásia. A Europa detinha aproximadamente 7% e busca 20% da produção global de semicondutores até 2030 por meio de financiamento público-privado de EUR 43 bilhões (USD 48,6 bilhões). Os custos de energia mais elevados e a diversidade regulatória permanecem desafios de execução.

A América do Sul e o Oriente Médio e África juntos capturaram menos de 3% em 2025. Embora projetos de capital na Arábia Saudita e nos Emirados Árabes Unidos indiquem interesse nascente, a falta de ecossistemas de fornecedores estabelecidos limita o volume no curto prazo. Consequentemente, qualquer interrupção no fornecimento na Ásia-Pacífico repercute globalmente, sublinhando a persistente concentração regional dentro do mercado de wafers de silício de 300mm.
