Mercado de Embalagem IC 2.5D e 3D para Aceleradores de IA - Análise de Tamanho e Participação - Tendências de Crescimento e Previsão (2026 - 2031)

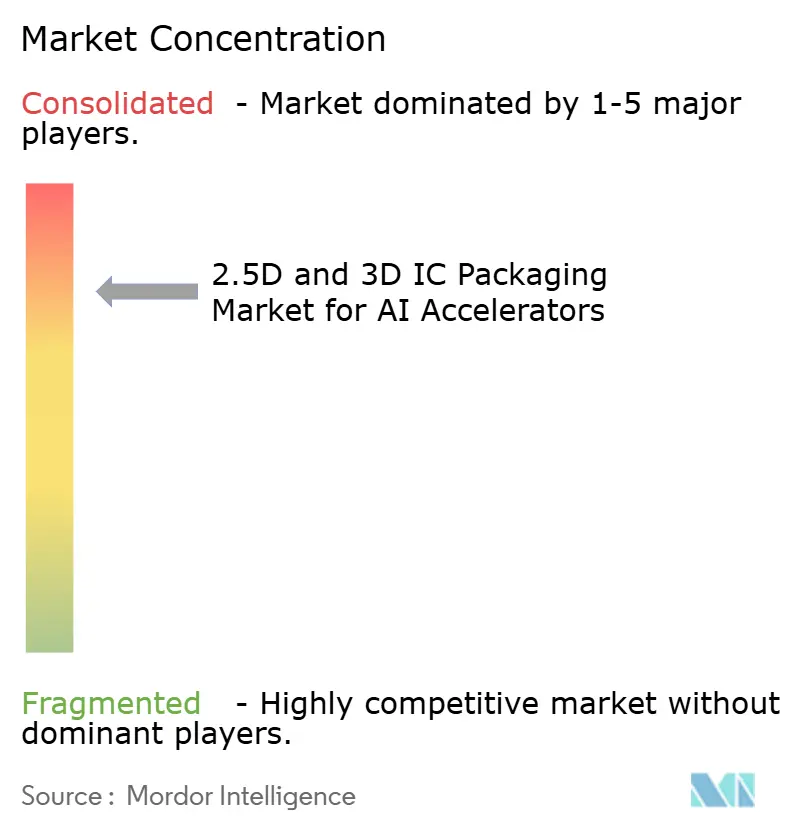

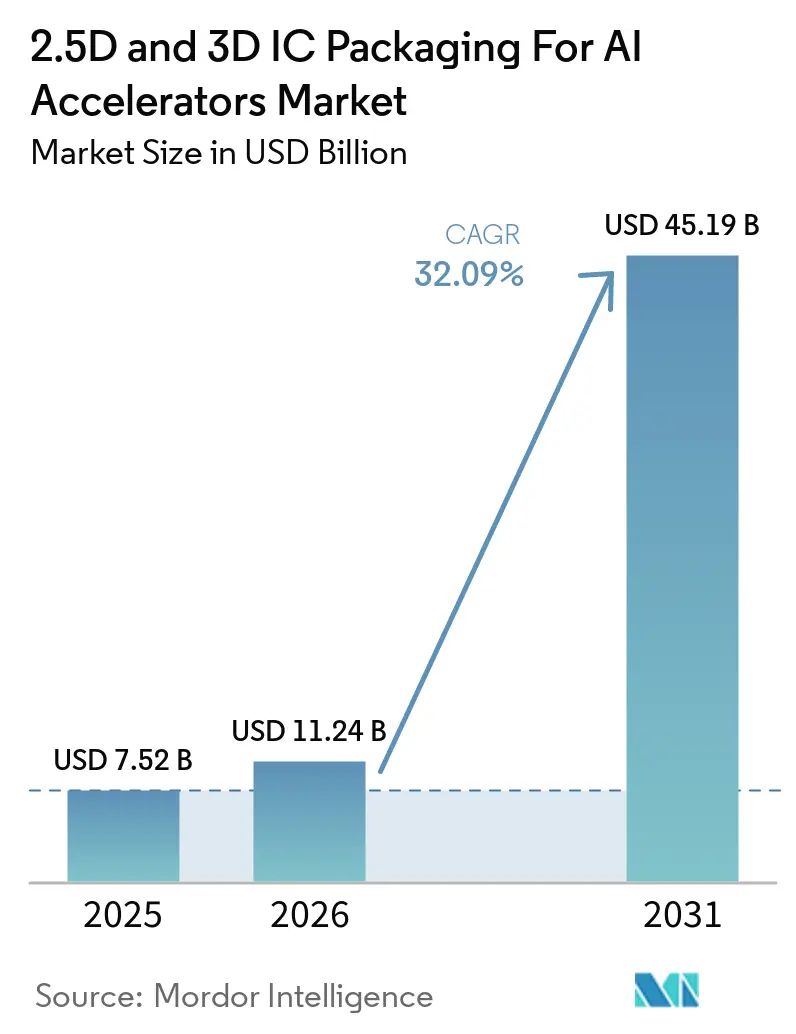

Tendências e Perspectivas do Mercado Global de Embalagem IC 2.5D e 3D para Aceleradores de IA

Explosão dos Requisitos de Computação de Treinamento em Modelos de Fundação

As execuções de treinamento agora excedem 10²⁵ operações de ponto flutuante, cem vezes o benchmark de 2020. A OpenAI precisou de 25.000 GPUs NVIDIA A100 para o GPT-4, enquanto o Llama 3.1 de 405 bilhões de parâmetros da Meta consumiu mais de 16.000 H100S.^{[1]Meta AI, "Apresentando o Llama 3.1," ai.meta.com} Esses clusters saturam a largura de banda do HBM3E antes que os tensor cores atinjam a utilização total, forçando os arquitetos a adotar interposers 2.5D como o CoWoS-L, que fornece largura de banda die a die de 10 TB/s. As GPUs de die duplo também permitem que os fornecedores aproveitem tiles com rendimento parcial, melhorando a economia geral do wafer. À medida que os pesquisadores vislumbram modelos de 10 trilhões de parâmetros até 2027, a embalagem permanecerá a principal alavanca para atender às demandas de largura de banda e fornecimento de energia.

Ciclos Rápidos de Atualização de Aceleradores de IA em Centros de Dados em Nuvem

Os hiperscalers estão reduzindo os intervalos de atualização de aceleradores de dois anos para um. A Microsoft lançou o Maia 200 no Azure no final de 2025, o Google iniciou os envios em volume do TPU v8 em 2025 e a AWS introduziu o Trainium 2 em 2024. Cada SKU exige embalagem que mistura dies de lógica, memória e E/S analógica em um único espaço. As variantes de inferência sensíveis à latência favorecem cada vez mais o empilhamento vertical, impulsionando os fornecedores em direção à ligação híbrida. Os prazos de entrega para as linhas CoWoS são de 6 a 9 meses, tornando as alianças de longo prazo com fundições decisivas para a alocação.

Roteiros de Integração Heterogênea das Principais Fundições

As fundições agora comercializam nós de embalagem ao lado de nós de litografia. A TSMC agrupa CoWoS-S, CoWoS-L e CoWoS-R sob seu guarda-chuva 3DFabric e está elevando sua capacidade para 150.000 wafers por mês até o final de 2026. O Foveros Direct da Intel empurra o pitch de bump para 10 µm com ligação híbrida, reduz a espessura do pacote em 30% e diminui a capacitância parasita em 40%. A série I-Cube da Samsung oferece variantes modulares que reduzem a barreira de entrada para designers fabless. Os links UCIe 2.0 padronizados agora permitem que os designers misturem chiplets de múltiplos fornecedores, catalisando uma integração heterogênea mais ampla.

Financiamento Governamental para Expansão da Capacidade de Embalagem Avançada

A Lei CHIPS e Ciência dos Estados Unidos reservou 1,6 bilhão de USD exclusivamente para embalagem e substratos, com Absolics, Applied Materials e a Universidade Estadual do Arizona entre os primeiros beneficiários. O Japão comprometeu 920 bilhões de JPY (6,3 bilhões de USD) para expandir o site de Kumamoto da TSMC, e a Coreia do Sul lançou um pacote de 26 trilhões de KRW (19,4 bilhões de USD) para Samsung e SK hynix. Esses subsídios diversificam o risco geográfico e encurtam as cadeias de suprimentos, mas também intensificam as guerras localizadas por talentos.

Desafios de Gestão de Rendimento Além de Pilhas HBM de 8 Camadas

O HBM3E de 12 camadas da SK hynix traz 36 GB por pacote, mas enfrenta tolerâncias de alinhamento abaixo de 1 µm e empenamento acima de 50 µm durante o refluxo, reduzindo os rendimentos para a faixa de 50% baixo.^{[2]SK hynix News, "Primeiro HBM3E de 12 Camadas da Indústria," news.skhynix.com} A Samsung planeja contra-atacar com ligação híbrida para HBM4 em 2026, mas esse processo aperta as especificações de rugosidade superficial para níveis sub-nm e aumenta a sensibilidade a partículas. Os rendimentos do CoWoS-L da TSMC atingem 70%-80% em 8 camadas, mas caem abaixo de 50% em 12 camadas, dobrando o custo por pacote funcional. Até que a entrega de energia pelo lado traseiro e as novas químicas de underfill amadureçam, as pilhas de grande capacidade permanecerão com desafios de custo.

Prontidão Limitada da Cadeia de Suprimentos de Micro-Bump Sub-10 µm

O sistema Endura Copper Barrier Seed da Applied Materials tem como alvo um pitch de 5 µm, mas é enviado em números limitados com prazos de entrega de 12 meses. A ferramenta de litografia Telios da Tokyo Electron e a plataforma de inspeção LS-9800 da KLA têm preços de oito dígitos e prazos de entrega de nove meses. Poucos OSATs podem financiar as compras, portanto TSMC, Samsung e Intel desfrutam de uma vantagem de 18 meses. As escassez estão desacelerando as acelerações de ligação híbrida e mantendo as taxas diárias do CoWoS elevadas, comprimindo os fornecedores de segundo nível.

*Nossas previsões tratam os impactos dos impulsionadores e restrições como direcionais, e não aditivos. As previsões de impacto refletem o crescimento de base, os efeitos de composição e as interações entre variáveis.

Análise de Segmentos

Por Tecnologia de Embalagem: 2.5D Domina enquanto 3D Ganha Velocidade

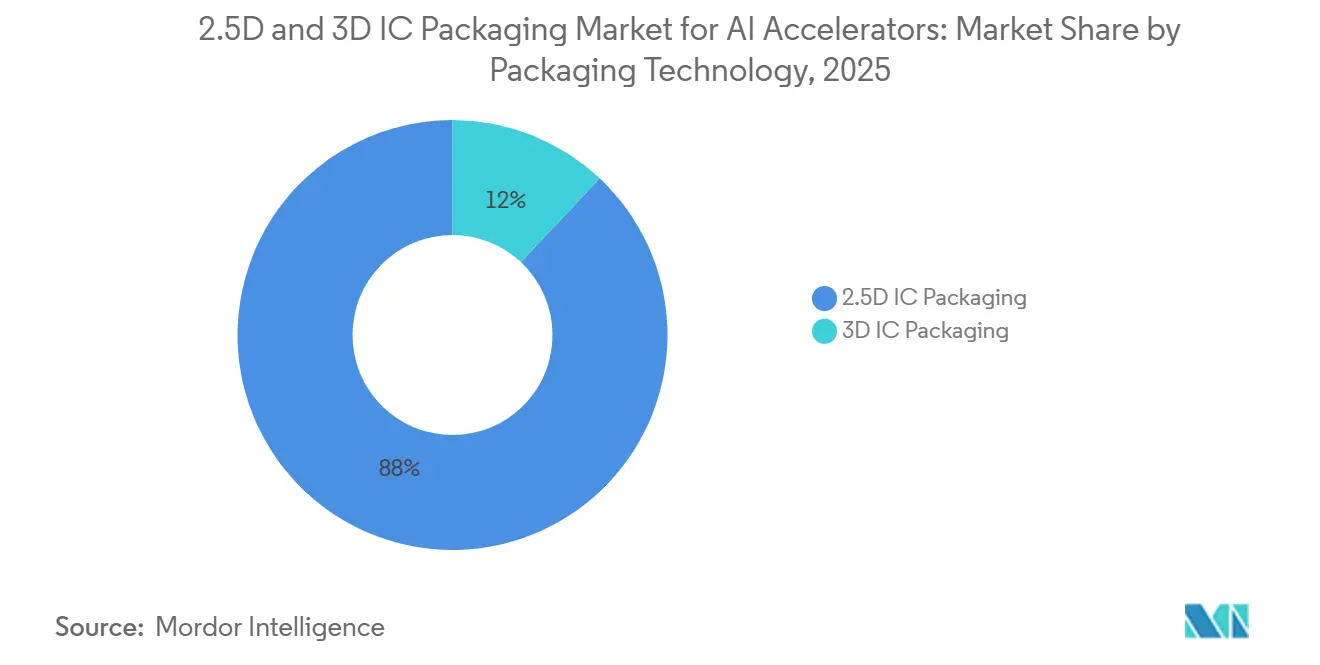

A embalagem IC 2.5D respondeu por 88% da receita de 2025, auxiliada pelos envios de CoWoS para as GPUs NVIDIA Blackwell. O tamanho do mercado de embalagem IC 2.5D e 3D para soluções 2.5D é ancorado por interposers de silício multi-reticle que integram tiles lógicos com até oito pilhas HBM. Ainda assim, a embalagem IC 3D tem previsão de crescer a um CAGR de 32,49%, pois o empilhamento vertical reduz os caminhos de sinal em 90% e desbloqueia a entrega de energia pelo lado traseiro. Os processadores Meteor Lake da Intel mostram ganhos de energia de 20% por meio do Foveros Direct habilitado pelo PowerVia, e o roteiro X-Cube da Samsung rivaliza com esse desempenho. Nos próximos cinco anos, a inferência de IA na borda e os orçamentos térmicos abaixo de 500 W impulsionarão os designers em direção a topologias 3D que minimizam a área e a latência.

Os obstáculos de adoção permanecem. A montagem 3D requer testes de die bom conhecido em cada camada e alinhamento wafer a wafer mais preciso, desacelerando o throughput em comparação com a ligação de interposer 2.5D. O arrasto de rendimento persiste para pilhas com mais de 4 camadas lógicas ativas, mas os fornecedores estão co-otimizando o design de die, o afinamento de wafer e as etapas de compressão térmica para aumentar a produtividade da linha. À medida que esses problemas se resolvem, a participação do 3D no mercado geral de embalagem IC 2.5D e 3D está definida para dobrar até 2031, mesmo que os interposers 2.5D mantenham a primazia para GPUs de treinamento com uso intensivo de memória que precisam de grande área lateral.

Por Plataforma de Embalagem: CoWoS Mantém Domínio em Meio à Expansão do Foveros e EMIB

O CoWoS garantiu 69% de participação de mercado em 2025, impulsionado pela NVIDIA, AMD e múltiplos chips personalizados de hiperscalers. A participação de mercado de embalagem IC 2.5D e 3D comandada pelo CoWoS reflete as vantagens iniciais da curva de aprendizado e a integração de front-end com os nós de 4 nm e 3 nm da TSMC. No entanto, as linhas EMIB e Foveros da Intel estão registrando um CAGR de 32,89%, auxiliadas pelo Gaudi 3, Ponte Vecchio e clientes externos de fundição. O EMIB incorpora uma ponte de silício dentro de um laminado orgânico, reduzindo o custo do pacote em 40% em comparação com os interposers de área total. O Foveros empilha dies a um pitch de 10 µm, reduzindo a latência para cargas de trabalho de inferência que valorizam a capacidade de resposta em milissegundos.

O I-Cube da Samsung introduz variantes modulares H-Cube, S-Cube e X-Cube, posicionando a empresa coreana como uma forte alternativa em designs centrados em memória. As ofertas de OSAT, como Amkor SWIFT e ASE FOCoS, visam mercados de IA de borda sensíveis a custos, onde a espessura do pacote e os custos de lista de materiais superam a largura de banda absoluta. Com o tempo, a diversidade de plataformas permitirá que os designers misturem modalidades de interposer, bridge e fan-out, selecionando a arquitetura de menor custo que atenda às necessidades da carga de trabalho.

Por Aplicação: Treinamento Lidera, Inferência Acelera

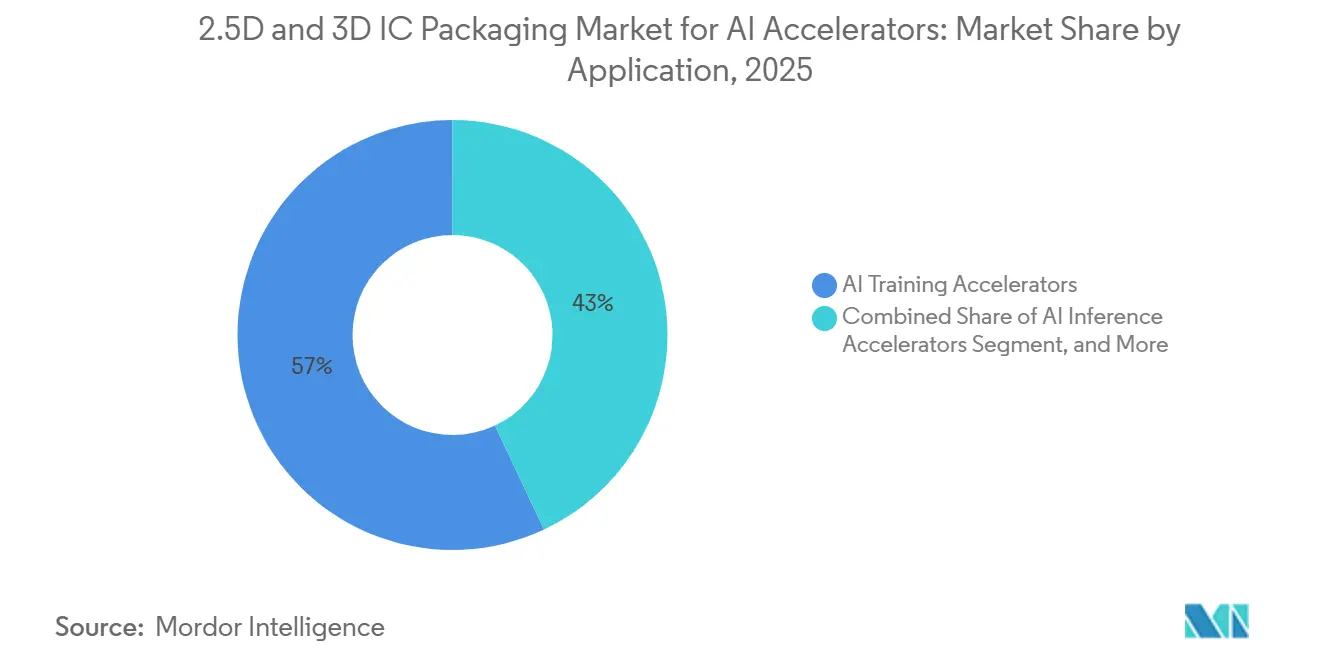

Os aceleradores de treinamento de IA responderam por 57% da receita de 2025, à medida que os hiperscalers despejaram capex em clusters de modelos de fundação. Os pacotes CoWoS-L com largura de banda de 10 TB/s são agora requisitos básicos para modelos com mais de um trilhão de parâmetros. No entanto, os aceleradores de inferência estão posicionados para um CAGR de 32,77%, impulsionados pela monetização de serviços semelhantes ao ChatGPT e pelo surgimento de implantações de borda em veículos autônomos e IoT industrial. O tamanho do mercado de embalagem IC 2.5D e 3D vinculado à inferência se ampliará à medida que os envelopes de energia diminuírem e as metas de latência se tornarem mais rígidas, dando aos designs de lógica-memória empilhados em 3D uma vantagem.

Os aceleradores de computação de alto desempenho (HPC), embora ocupem uma parcela menor do mercado, continuam a servir como plataformas críticas para a inovação. Produtos como o MI325X da AMD, que apresenta 256 GB de memória HBM3E em um interposer 2.5D, e o Ponte Vecchio da Intel, composto por 47 tiles, exemplificam abordagens híbridas que integram requisitos de design de treinamento, inferência e HPC. Essas tecnologias permitem a polinização cruzada de ideias e avanços em diferentes aplicações. Além disso, os insights de áreas como gerenciamento térmico e controle de rendimento são compartilhados entre os segmentos, acelerando significativamente os ciclos de aprendizado e desenvolvimento dentro do setor.

Por Usuário Final: Hiperscalers Dominam, Empresas Alcançam

Hiperscalers e provedores de nuvem detinham 73% da demanda de 2025, graças à integração vertical e aos recursos financeiros que garantem alocações de CoWoS de longo prazo. O mercado de embalagem IC 2.5D e 3D ainda é limitado pela capacidade; as linhas da TSMC estão reservadas até 2026, deixando clientes menores em busca de vagas. No entanto, a infraestrutura de IA empresarial tem previsão de registrar um CAGR de 32,91% porque as regras de soberania de dados e a matemática do custo total de propriedade impulsionam implantações de nuvem privada e locais. A Dell e a Hewlett-Packard Enterprise agora agrupam nós MI300 e H100 com resfriamento líquido, facilitando os obstáculos de adoção para compradores não hiperscalers.

Institutos de pesquisa e centros governamentais de HPC contribuem para diversificar o cenário de computação de alto desempenho, embora seus ciclos de aquisição tendam a ser mais longos do que os de outros setores. Exemplos notáveis incluem o Frontier no Laboratório Nacional de Oak Ridge e o Aurora no Laboratório Nacional de Argonne, ambos utilizando GPUs empacotadas em 2.5D para alcançar capacidades de computação exascale. Esses sistemas servem como benchmarks críticos para iniciativas de inteligência artificial (IA) apoiadas pelo governo em todo o mundo, demonstrando o potencial das tecnologias avançadas de HPC para impulsionar a inovação e apoiar necessidades computacionais em larga escala.

Análise Geográfica

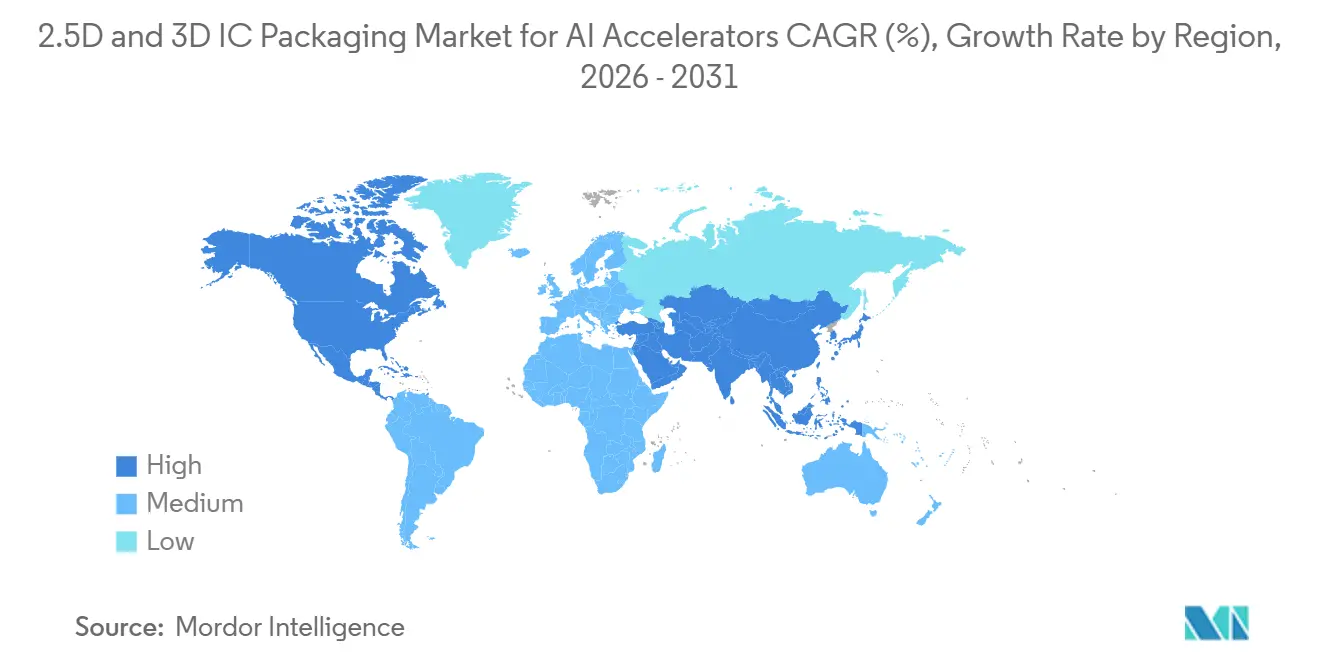

A Ásia-Pacífico capturou 65% da receita de 2025, impulsionada pelo domínio de Taiwan na tecnologia CoWoS e pela liderança da Coreia do Sul na produção de HBM. A TSMC está investindo entre 52 bilhões de USD e 56 bilhões de USD em despesas de capital até 2026, com planos de atingir uma capacidade de produção de 150.000 wafers CoWoS por mês. Enquanto isso, a Samsung anunciou um plano recorde de despesas de capital de 73 bilhões de USD para 2026, com uma parcela significativa alocada para linhas de produção de HBM4 com ligação híbrida. Além disso, o Japão forneceu um subsídio de 920 bilhões de JPY (6,3 bilhões de USD) para o site de Kumamoto da TSMC, estabelecendo um segundo hub importante na Ásia e reduzindo a dependência de uma única localização geográfica.

A América do Norte está projetada para ser a região de crescimento mais rápido, com uma taxa de crescimento anual composta (CAGR) de 33,09%. Esse crescimento é impulsionado por 1,6 bilhão de USD em subsídios de embalagem da Lei CHIPS e pelo complexo de fabricação da Intel em Ohio, que integra litografia de front-end com tecnologias avançadas de back-end, como Foveros e EMIB.^{[3]Intel, "Fábricas de Chips de Ponta em Ohio," intel.com} Além disso, o novo centro de pesquisa da Applied Materials em Sunnyvale, Califórnia, e a instalação de fabricação de substratos de vidro da Absolics na Geórgia estão ajudando a agilizar as cadeias de suprimentos de materiais críticos na região.

A participação de mercado da Europa permanece relativamente modesta; no entanto, a Lei Europeia de Chips de 43 bilhões de EUR (47 bilhões de USD) está agora apoiando o desenvolvimento de linhas piloto de embalagem na Alemanha e na França. Em contraste, a América do Sul, o Oriente Médio e a África estão atrasados, mas estão buscando ativamente parcerias com OSATs para apoiar a produção de chips automotivos e industriais. Iniciativas iniciais, como a Ceitec do Brasil e os empreendimentos apoiados pela Mubadala dos Emirados Árabes Unidos, estão progredindo, embora a capacidade de fabricação de interposers em larga escala deva permanecer concentrada na Ásia e na América do Norte até 2031.
