Perspectives et Tendances du Marché des CMP Slurry et Pads pour la Fabrication de DRAM

Augmentation du Nombre d'Étapes CMP dans les Nœuds DRAM Avancés

Le soutien structurel le plus solide du marché des boues et plaquettes CMP pour la fabrication de DRAM provient de l'augmentation régulière des étapes de polissage requises à mesure que les fabricants de DRAM s'enfoncent davantage dans l'intégration sub-10nm. Les structures de cellules avancées intègrent désormais des interfaces oxyde, nitrure, métal et condensateur plus complexes, augmentant le nombre de surfaces devant être planariées dans des fenêtres de tolérance étroites lors du traitement en face avant. La même recherche montre que les exigences de sélectivité pour les empilements oxyde-nitrure dans les structures de mémoire avancées peuvent dépasser 500:1, ce qui pousse les fabs vers des abrasifs céria engineered, des abrasifs composites et un contrôle plus strict des additifs plutôt que vers des formulations standard. Ce changement est important car chaque étape supplémentaire multiplie l'utilisation de boues par tranche, même avant que tout nouveau fab ne commence la production, de sorte que le marché des boues et plaquettes CMP pour la fabrication de DRAM croît avec la complexité des procédés et le volume de tranches. La transition matérielle du tungstène vers le molybdène dans les structures de lignes de mots de pointe élargit également les exigences chimiques, car le comportement d'enlèvement, le contrôle de l'oxydation et la sensibilité aux défauts diffèrent de ceux des flux à forte teneur en tungstène plus anciens. En conséquence, les fournisseurs capables de satisfaire les objectifs d'enlèvement, de sélectivité et de défauts des nœuds avancés sont positionnés pour capturer plus de valeur par étape qualifiée, et pas seulement plus de volume sur une base installée plus large.

Accélération des Ajouts de Capacité HBM et DRAM

L'accélération des ajouts de capacité en HBM et en DRAM avancée stimule la demande à court terme de CMP Slurry et Pads sur le marché de la fabrication de DRAM, car les nouvelles lignes nécessitent des consommables qualifiés dès les premiers lots de production. Les documents de conférences sectorielles sur le HBM montrent que la mémoire empilée gagne une part plus importante du chiffre d'affaires total de la DRAM, soutenant une intensité de polissage plus élevée par tranche à mesure que les flux de vias traversants en silicium et d'empilement s'étendent dans le mix produit. La fabrication HBM utilise des passes CMP supplémentaires pour le remplissage en cuivre des TSV, l'amincissement des tranches et la préparation des empilements, de sorte qu'un mix HBM plus important augmente la demande en slurry même lorsque le total des démarrages de tranches n'augmente pas au même rythme. Le comportement des fournisseurs reflète déjà ce changement, Qnity ayant lancé la plateforme de pads CMP Emblem pour les applications HBM et informatique IA, et ayant associé ce lancement à un accord d'approvisionnement à long terme avec SK hynix. Applied Materials et SK hynix ont également annoncé une collaboration technologique à long terme pour développer des procédés de fabrication DRAM et HBM de nouvelle génération, avec de nouveaux matériaux et des schémas d'intégration complexes désignés comme domaines de travail essentiels. Pris ensemble, ces mouvements montrent que le marché des CMP Slurry et Pads pour la fabrication de DRAM est façonné non seulement par une demande mémoire accrue, mais aussi par un mix de procédés plus riche nécessitant des consommables plus spécialisés par dispositif fini.

Transition vers la Production de Tranches Mémoire 300 mm

La transition vers la production de tranches mémoire 300 mm continue de renforcer le marché des CMP Slurry et Pads pour la fabrication de DRAM, car chaque grand projet de capacité avancée est centré sur ce format de tranche. Micron a signé une lettre d'intention en 2026 pour acquérir le site de Tongluo à Taïwan, et la société a présenté cette acquisition comme un moyen d'accélérer la production future de DRAM à partir d'une base de fabrication compatible 300 mm. La logique économique est simple : une tranche de 300 mm offre une surface utilisable bien plus grande qu'une tranche de 200 mm, augmentant la demande en consommables par passe de polissage et accroissant la valeur d'un contrôle de procédé stable sur des surfaces plus larges. L'empreinte de production autour de ces lignes de tranches devient également plus localisée, ce qui favorise les fournisseurs disposant d'une fabrication à proximité, d'équipes techniques locales et de voies logistiques plus courtes vers les principaux pôles mémoire. FUJIFILM a étendu sa capacité de production de CMP Slurry à Kumamoto et a déclaré que le site était positionné pour soutenir la demande croissante en matériaux semi-conducteurs près de la base de production régionale. Entegris a suivi la même direction aux États-Unis grâce à des plans de fabrication nationale et de centre technologique plus importants, ce qui montre que le marché des CMP Slurry et Pads pour la fabrication de DRAM s'organise autour de la proximité, du soutien aux procédés et d'une réponse plus rapide aux clients.

Objectifs Stricts de Défectivité Hérités de l'Intégration Activée par l'EUV

Les objectifs de défectivité plus stricts issus de l'intégration DRAM par EUV poussent le marché des boues et plaquettes CMP pour la fabrication de DRAM vers des formulations premium à faible défectivité. Samsung a présenté des résultats lors de SPIE Advanced Lithography and Patterning 2026 démontrant la structuration de DRAM à 10nm et sub-10nm à l'aide d'EUV haute-NA, confirmant que la lithographie avancée passe des travaux de faisabilité aux conditions de procédé pertinentes pour la fabrication.^{[1]Samsung Electronics, "Advancing DRAM Patterning High-NA EUV Lithography for 10nm and Beyond Node Technologies," SPIE Advanced Lithography and Patterning 2026, spie.org} Une fois que l'EUV entre dans le flux de structuration, un défaut de rayure, de particule ou de rugosité après la CMP peut se propager en un problème de structuration limitant le rendement, ce qui augmente la pénalité pour toute variation de boue ou de plaquette qui aurait autrefois été acceptable. Les comptages de particules inférieurs à 0,05 particules par cm² et la rugosité de surface inférieure à 0,15 nm, et ces seuils expliquent pourquoi les abrasifs de commodité hérités perdent leur adéquation aux couches critiques. La recherche CMP évaluée par des pairs confirme également que l'intégration de mémoire avancée évolue vers des interfaces de matériaux plus exigeantes et un contrôle de sélectivité plus strict, ce qui soutient un glissement de mix premium au sein du marché des boues et plaquettes CMP pour la fabrication de DRAM. C'est pourquoi les fournisseurs disposant d'un meilleur contrôle de la taille des particules, d'une meilleure gestion de la contamination et d'une meilleure stabilité de formulation ont un avantage lorsque les fabs qualifient des matériaux pour les couches DRAM adjacentes à l'EUV.

Longs Cycles de Qualification pour l'Approbation en Usine

Les longs cycles de qualification restent le frein structurel le plus évident sur le marché des CMP Slurry et Pads pour la fabrication de DRAM, car les nouveaux matériaux ne peuvent pas passer rapidement du succès en laboratoire au chiffre d'affaires dans les principales usines mémoire. La littérature scientifique évaluée par les pairs montre que le développement CMP avancé doit démontrer le contrôle du taux d'enlèvement, de la sélectivité, des performances en matière de défauts et de la propreté après polissage sur des structures multi-matériaux exigeantes, ce qui prolonge naturellement les délais d'approbation. En pratique, les fournisseurs doivent souvent travailler conjointement avec l'usine pour ajuster le conditionnement des pads, la chimie des slurries et les conditions de nettoyage pour un empilement de procédé et un ensemble d'outils spécifiques, de sorte que la qualification devient un exercice de développement plutôt qu'un événement d'achat. Même lorsqu'un challenger offre de meilleures performances techniques, la fenêtre de revenus peut se réduire si le matériau atteint l'approbation tardivement dans un cycle de nœud ou seulement après que le client a verrouillé les étapes clés auprès des fournisseurs existants. Il en résulte que le marché des CMP Slurry et Pads pour la fabrication de DRAM peut afficher une forte demande à long terme tout en restant difficile à pénétrer pour les nouveaux fournisseurs aux positions les plus précieuses sur les nœuds avancés.

Pression sur les Coûts liée à la Cyclicité de la Mémoire

La cyclicité de la mémoire contraint également le marché des boues et plaquettes CMP pour la fabrication de DRAM, car la demande de matériaux est étroitement liée aux démarrages de tranches et à l'utilisation des fabs. Lorsque l'offre de DRAM se détend et que les prix de vente subissent des pressions, les fabricants réagissent souvent en ajustant les volumes d'intrants et en poussant les fournisseurs à réduire les coûts, ce qui transfère le stress financier vers la chaîne des consommables. Cela est important car la production de boues utilise des matériaux de haute pureté, des équipements dédiés et des contrôles de contamination qui ne se réduisent pas facilement pendant les périodes de faiblesse. Les fournisseurs ayant une exposition client plus large à travers la mémoire, la logique et le packaging sont donc mieux positionnés pour absorber les fluctuations que les vendeurs qui dépendent trop fortement d'un ensemble restreint de clients DRAM. Entegris a décrit des volumes croissants tirés par les unités issus des procédés de fabrication avancés dans ses résultats 2026, soulignant la hausse lorsque le cycle est favorable mais montrant également à quel point les performances sont étroitement liées à l'intensité de production des clients. FUJIFILM a également encadré la CMP dans le cadre d'une stratégie plus large de matériaux pour semi-conducteurs, ce qui contribue à réduire l'impact de tout ralentissement d'utilisation finale sur l'analyse de rentabilité pour la poursuite des investissements.

*Nos prévisions considèrent les impacts des moteurs et des contraintes comme directionnels et non additifs. Les prévisions d'impact reflètent la croissance de référence, les effets de composition et les interactions entre variables.

Analyse des Segments

Par Catégorie de Produit : Les Slurries Détiennent le Plus Grand Bassin de Valeur sur les Étapes de Polissage DRAM

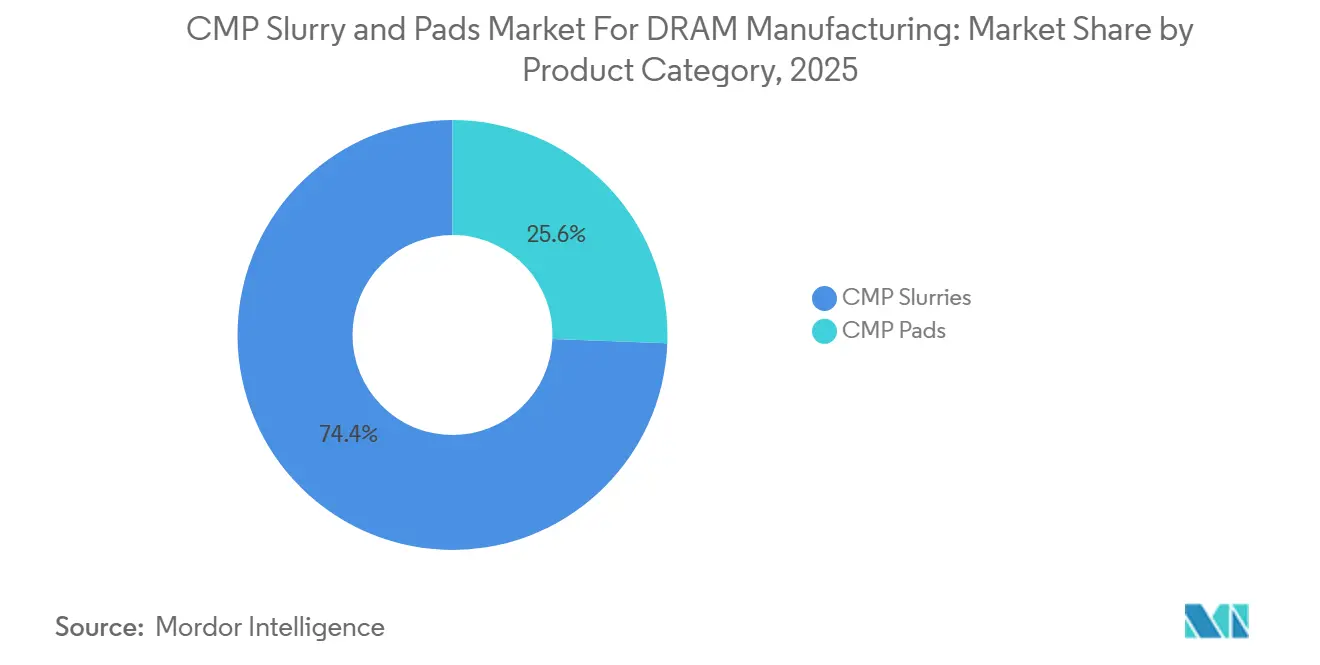

Les boues CMP ont capturé 74,38% de part du marché des boues et plaquettes CMP pour la fabrication de DRAM en 2025, et le segment devrait également se développer à un CAGR de 14,22% jusqu'en 2031. Cette avance reflète la spécificité chimique des flux de polissage DRAM, dans lesquels les étapes d'oxyde, de tungstène, de barrière et de structure de cellule dépendent toutes d'un comportement d'enlèvement adapté qui ne peut pas être obtenu uniquement par polissage mécanique. La demande de boues liée au nombre croissant d'étapes de procédé par tranche signifie que la migration vers les nœuds avancés augmente la consommation de boues même avant que la production des nouveaux fabs ne soit en ligne. Un article évalué par des pairs de janvier 2026 soutient ce point de vue en montrant que les structures de mémoire multi-matériaux avancées nécessitent un contrôle de sélectivité extrême, augmentant ainsi la dépendance aux chimies engineered plutôt qu'aux formulations larges et à faible coût. FUJIFILM a déclaré détenir une part mondiale de 46% dans les boues CMP pour cuivre en vrac et pour barrière cuivre, et s'est fixé pour objectif de plus que doubler le chiffre d'affaires total des boues CMP d'ici l'exercice 2030, avec un accent sur le packaging DRAM et HBM, soulignant à quel point cette catégorie est centrale dans la stratégie des fournisseurs.

Les plaquettes CMP détenaient la portion restante du marché des boues et plaquettes CMP pour la fabrication de DRAM, mais leur courbe de demande diffère car le remplacement est plus étroitement lié à la durée de vie de la plaquette, à l'état des rainures et à l'installation des outils qu'à la charge chimique par étape de polissage. Le segment bénéficie toujours de la complexité DRAM et HBM, notamment là où le packaging avancé et le collage hybride nécessitent une planéité plus stricte et une défectivité plus faible sur les surfaces cuivre-diélectrique. Qnity a lancé sa plateforme de plaquettes CMP Emblem spécifiquement pour les applications HBM et informatique IA, et a associé ce mouvement produit à un accord d'approvisionnement à long terme avec SK hynix, ce qui montre comment les fournisseurs de plaquettes ciblent les utilisations de mémoire à la croissance la plus élevée. Les fournisseurs sud-coréens étendent également leur travail sur les plaquettes vers le collage hybride, où la fenêtre de tolérance est bien plus étroite que dans les flux de mémoire hérités et où la conception des plaquettes devient plus directement liée à la protection du rendement. Cela maintient les plaquettes comme une partie plus petite mais stratégiquement importante du marché des boues et plaquettes CMP pour la fabrication de DRAM, notamment lorsque les clients ont besoin de produits spécifiques à l'application plutôt que de consommables largement interchangeables.

Par Type d'Abrasif : Les Formulations Ingéniérées Gagnent du Terrain sur les Nœuds Avancés

Les boues de silice colloïdale représentaient 44,61% du marché en 2025, ce qui en fait le plus grand groupe chimique du marché des boues et plaquettes CMP pour la fabrication de DRAM par type d'abrasif. Leur importance découle d'un long historique de qualification, d'une large adéquation aux procédés et d'une forte adaptabilité à travers les étapes de polissage liées aux oxydes, aux métaux et aux condensateurs dans la production DRAM grand volume. Le portefeuille de boues en face avant de FUJIFILM présente également la silice colloïdale comme une option à faible défectivité pour les utilisations diélectriques et STI, ce qui soutient sa position établie dans les environnements de production à fort volume.^{[2]FUJIFILM Electronic Materials, "Front End CMP Slurries," FUJIFILM Electronic Materials, fujifilm.com} La chimie reste profondément ancrée car les fabs valorisent le comportement d'enlèvement connu et la large familiarité avec les procédés lorsque les rendements sont sous pression lors de la migration de nœud. Même ainsi, le marché des boues et plaquettes CMP pour la fabrication de DRAM évolue au-delà de la demande héritée en silice seule, car les couches les plus avancées nécessitent désormais un contrôle de rugosité plus strict, un risque de rayure plus faible et une meilleure stabilité des particules que ce que les systèmes de commodité larges offrent généralement.

Les boues nano-engineered devraient croître à un CAGR de 15,08% jusqu'en 2031, ce qui en fait le segment à la croissance la plus rapide du marché des boues et plaquettes CMP pour la fabrication de DRAM. L'expansion vers des architectures de particules de précision engineered pour les DRAM sub-10nm et le collage hybride devient pertinente, où la morphologie et la chimie de surface importent plus que le simple chargement en abrasif. Les boues à base de céria restent également importantes, notamment dans les environnements STI et autres oxyde-nitrure où une sélectivité élevée protège les couches d'arrêt et soutient une planarisation uniforme à travers des empilements complexes en face avant. La silice fumée et d'autres hybrides servent encore des besoins plus étroits tels que les étapes de polissage arrière plus agressives, mais la recherche et le capital se déplacent clairement vers des systèmes abrasifs engineered capables de soutenir la prochaine phase du marché des boues et plaquettes CMP pour la fabrication de DRAM.

Par Étape de Procédé : La Complexité des Condensateurs Rehausse le Profil de Croissance

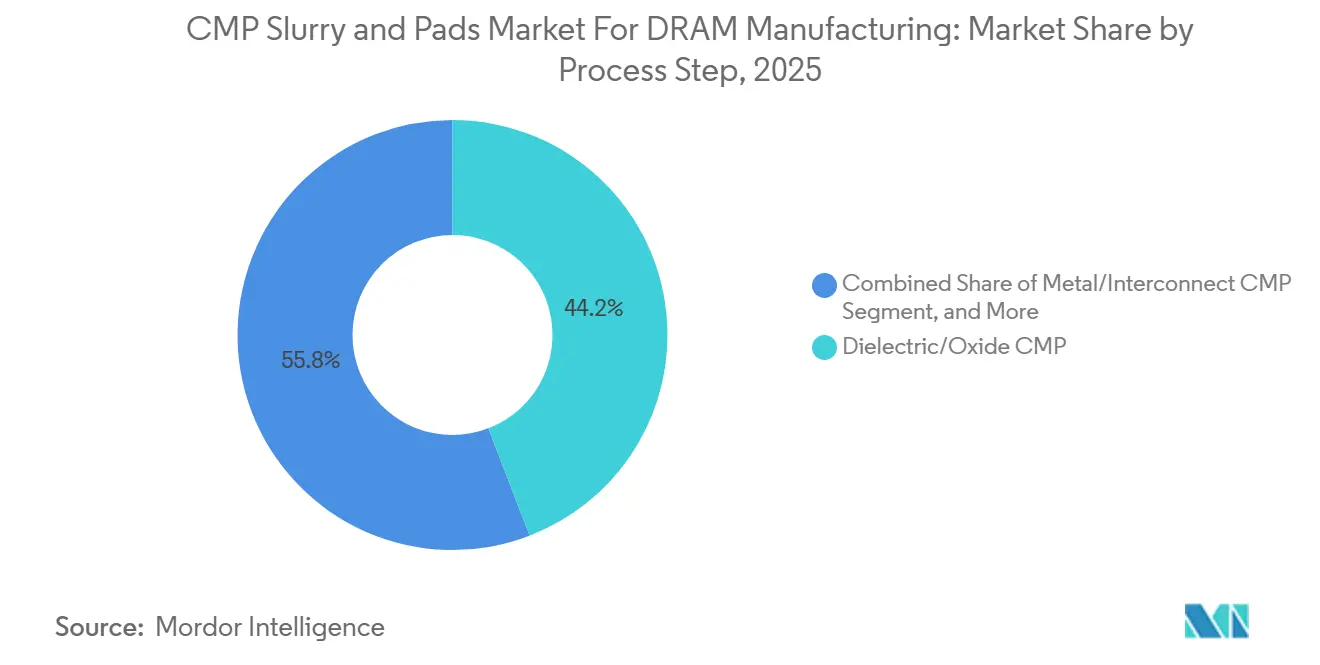

La CMP diélectrique et oxyde détenait 44,16% de part en 2025, ce qui en faisait le plus grand groupe d'applications au sein de la taille du marché des boues et plaquettes CMP pour la fabrication de DRAM. Cette avance découle du simple fait que chaque flux DRAM utilise une planarisation d'oxyde répétée dans l'isolation par tranchée peu profonde et la formation de diélectrique intercouche, quel que soit le nœud sur lequel la tranche est produite, qu'il s'agisse d'une architecture mature ou de pointe. Le segment fournit donc une base large et stable pour les fournisseurs, car la demande reste large même lorsque le mix produit évolue à travers les générations de dispositifs. C'est également le domaine d'application le plus qualifié, ce qui signifie que les longs historiques clients et les positions en place restent importants même lorsque de nouveaux nœuds avancés entrent en production. Dans le même temps, le resserrement des procédés lié à l'EUV élève les attentes en matière de défauts dans ce qui était autrefois un ensemble d'applications relativement mature, de sorte que la CMP oxyde n'est plus à l'abri de la tendance à la premiumisation visible dans l'ensemble du marché des boues et plaquettes CMP pour la fabrication de DRAM.

La CMP pour empilements de condensateurs et structures de cellules DRAM devrait se développer à un CAGR de 14,65%, ce qui en fait la couche d'application à la croissance la plus rapide du marché des boues et plaquettes CMP pour la fabrication de DRAM. Cette croissance reflète la complexité structurelle croissante des condensateurs DRAM embarqués à mesure que les fabricants s'efforcent de préserver la capacitance tandis que les dimensions des cellules continuent de rétrécir à travers les nœuds sub-10nm. Les structures cylindre-sur-pilier et double couronne nécessitent le polissage de multicouches oxyde-nitrure alternées, et ce type d'empilement intensifie les exigences de sélectivité au-delà de ce que de nombreuses formulations standard peuvent supporter de manière fiable. La CMP tungstène et contact reste importante car les structures de contact remplies nécessitent encore un nombre élevé d'étapes, tandis que la CMP métal et interconnexion bénéficie d'une conception logique-en-périphérie plus dense et d'une métallisation supplémentaire dans les circuits de support. D'autres applications telles que la CMP de couche barrière et la CMP polysilicium restent plus petites en volume, mais elles demeurent techniquement importantes car le contrôle du sur-polissage, la planéité multi-matériaux et l'uniformité au niveau de l'angström peuvent décider si la part du marché des boues et plaquettes CMP pour la fabrication de DRAM se déplace vers un fournisseur disposant d'un portefeuille de spécialités plus approfondi.

Analyse Géographique

L'Asie-Pacifique détenait 89,46 % de part en 2025, ce qui en fait la base régionale principale pour la part de marché des CMP Slurry et Pads pour la fabrication de DRAM. Cette concentration reflète la localisation du principal écosystème de production DRAM, où la Corée du Sud, Taïwan et le Japon ancrent la capacité mémoire avancée, le soutien aux fournisseurs et le savoir-faire en matière de procédés sur plusieurs générations de fabrication DRAM. La Corée du Sud reste le plus grand consommateur de la région car Samsung Electronics et SK hynix exploitent les installations de production sur nœuds avancés les plus importantes et continuent de piloter le développement des procédés vers le HBM et les flux DRAM de pointe. Taïwan ajoute un poids stratégique grâce au chemin d'expansion de la fabrication de Micron, tandis que le Japon compte à la fois comme base de production de matériaux semi-conducteurs et comme lieu de longue date pour le développement de slurries et la fabrication de spécialités. La structure régionale donne également à l'Asie-Pacifique un avantage en matière de soutien aux procédés, car de nombreux fournisseurs implantent des usines, des équipes d'application et des fonctions de service technique à proximité des usines clients pour raccourcir les cycles de qualification et de dépannage.

La Chine devient également plus pertinente au sein du marché des CMP Slurry et Pads pour la fabrication de DRAM, même si la région est encore en retard par rapport aux principaux pôles mémoire en matière d'approvisionnement qualifié sur nœuds avancés. Le signe le plus clair est la progression des entreprises de consommables nationales qui remportent d'abord des contrats sur les nœuds matures, puis utilisent ce bilan opérationnel pour poursuivre des comptes plus exigeants. Hubei Dinglong a déclaré un chiffre d'affaires de pads de polissage CMP de 1,09 milliard CNY (153,5 millions USD) en 2025, avec une croissance annuelle de 52,34 %, et le département provincial a également noté une fourniture en petits lots à un fabricant logique étranger courant en avril 2025. Ce développement est important car il montre que les fournisseurs chinois ne sont plus limités à la demande de remplacement locale et commencent à tester leur acceptation au-delà des usines nationales. À terme, cela pourrait rendre la dynamique de prix et de qualification sur le marché plus large des CMP Slurry et Pads pour la fabrication de DRAM plus concurrentielle, notamment dans les étapes de procédé de milieu de gamme où les barrières techniques sont plus basses que sur les couches DRAM les plus avancées.

L'Amérique du Nord devrait se développer à un CAGR de 14,87 % jusqu'en 2031, ce qui en fait la région à la croissance la plus rapide du marché des CMP Slurry et Pads pour la fabrication de DRAM. La croissance est liée à une impulsion plus forte en faveur de la fabrication nationale de semi-conducteurs, à de nouveaux investissements dans des centres technologiques et à un accent accru sur le soutien local aux matériaux pour la production sur nœuds avancés. Entegris a déclaré une croissance des ventes au premier trimestre 2026 liée à l'augmentation des volumes tirés par les unités issus des procédés de fabrication les plus avancés et étend son empreinte de fabrication et de R&D aux États-Unis, y compris des travaux liés aux CMP Slurries et Pads.^{[3]Entegris, "Entegris Reports Results for First Quarter of 2026," Business Wire, businesswire.com} L'Europe reste plus petite, mais l'investissement de FUJIFILM en Belgique pour de nouvelles installations de CMP Slurry montre que la demande régionale en semi-conducteurs est suffisante pour justifier une capacité d'approvisionnement localisée.
