Taille et part du marché des matériaux d'emballage avancé pour semi-conducteurs - Tendances de croissance et prévisions (2026 - 2031)

Tendances et perspectives du marché mondial des matériaux d'emballage avancé pour semi-conducteurs

L'IA et la complexité des emballages HBM stimulent l'expansion de la nomenclature des matériaux

Chaque génération de HBM augmente la teneur en matériaux requise dans un emballage IA. Le HBM4 est entré en production en 2026 et nécessite des formulations de sous-remplissage moulé avec une conductivité thermique plus élevée près de l'interface physique puce à puce. SK hynix a présenté sa solution thermique iHBM le 26 mai 2026, intégrant des éléments de refroidissement à base de silicium dans l'emballage HBM. La société a déclaré que la solution réduit la résistance thermique de 30 % tout en maintenant la compatibilité avec son procédé de sous-remplissage moulé par refusion de masse avancée (MR-MUF). La voie de liaison cuivre hybride de Samsung et l'approche MR-MUF de SK hynix créent des voies de qualification distinctes pour les matériaux de sous-remplissage. Les fournisseurs qui s'alignent tôt sur la voie de liaison sélectionnée par un client peuvent obtenir le statut qualifié, tandis que les fournisseurs desservant plusieurs voies font face à des exigences de développement supplémentaires.

L'intégration hétérogène et l'adoption des chiplets multiplient les couches d'interface

Les architectures à chiplets ajoutent des interfaces puce à puce et puce à interposeur qui nécessitent un traitement de sous-remplissage, d'adhésif et de diélectrique. Cela augmente les besoins en matériaux pour chaque emballage plutôt que d'augmenter simplement les expéditions unitaires. Les dépôts de brevets d'Intel en 2025 décrivaient une métallisation de chiplet directement liée aux couches de back-end-of-line du circuit intégré (CI) hôte, ce qui pourrait réduire le rôle des interposeurs en silicium et accroître celui des matériaux diélectriques de couche de redistribution organique. Par conséquent, le marché des matériaux d'emballage avancé pour semi-conducteurs est affecté lorsque les conceptions d'emballage utilisent davantage d'interfaces et de types de matériaux. L'intégration hétérogène et la liaison hybride restent des voies technologiques centrales pour le développement des chiplets. Les listes de matériaux approuvés par les fonderies peuvent devenir une exigence pratique pour participer à des programmes d'emballage spécialisés.

La qualification ABF et des matériaux à faibles pertes crée des contraintes structurelles d'approvisionnement

La qualification du film de construction Ajinomoto (ABF) pour les grands emballages IA devient une contrainte de chaîne d'approvisionnement. Ajinomoto a annoncé en mai 2026 l'acquisition d'un nouveau site d'usine à Kani City, dans la préfecture de Gifu, pour étendre sa production de films de construction. La nouvelle installation n'est pas prévue pour démarrer ses opérations avant 2032, ce qui rend le calendrier de la capacité important pour les producteurs de substrats. Les grands emballages IA nécessitent également des matériaux à faibles pertes qui prennent en charge la transmission de signaux à haute fréquence. Ces exigences limitent l'intérêt d'investir dans des usines de substrats sans expansion parallèle des intrants en amont. En conséquence, le calendrier de qualification et la disponibilité des matériaux physiques affectent le marché des matériaux d'emballage avancé pour semi-conducteurs.

Le TIM1.5 et l'innovation thermique au niveau de l'emballage émergent comme un segment de marché distinct

Le TIM1.5 est appliqué entre un emballage complet et sa plaque froide ou son dissipateur thermique lors de l'assemblage au niveau de la carte. Il présente des exigences de formulation et de qualification différentes de celles des matériaux TIM1 conventionnels. Les emballages haute performance combinent des piles de mémoire à haute bande passante (HBM), des modules multi-puces et des structures 2,5D avec des matériaux qui réagissent différemment à la chaleur et aux contraintes mécaniques. Cela augmente les exigences thermoméchaniques sur la couche d'interface thermique^{[1]IEEE Electronics Packaging Society, "Stratégie TIM pour la gestion thermique dans les applications IA et HPC," IEEE Electronics Packaging Society, eps.ieee.org}. Les spécialistes en formulation thermique peuvent participer à cette catégorie avec moins de restrictions de processus en amont que les fournisseurs de certains autres matériaux d'emballage avancé. Cependant, l'opportunité dépend des tests de fiabilité et de l'approbation du client.

Les coûts élevés de qualification des matériaux freinent la vitesse d'adoption de nouveaux matériaux

Les nouveaux matériaux nécessitent souvent un cycle de qualification client de 18 à 24 mois. Les tests couvrent généralement le cyclage thermique, la sensibilité à l'humidité, la fiabilité mécanique et, dans de nombreux cas, l'intégration des processus au niveau de la tranche. Une qualification complète pour un nœud d'emballage peut ne pas s'appliquer à la génération suivante si la géométrie de l'emballage, le nombre de couches ou l'architecture de liaison change. Cette exigence renforce la position des fournisseurs approuvés existants sur le marché des matériaux d'emballage avancé pour semi-conducteurs. Les accords d'approvisionnement à long terme et les rservations de capacité pour les matériaux approuvés soutiennent davantage cette position. Les fournisseurs ne figurant pas sur les listes de fournisseurs approuvés pour l'emballage 2,5D et 3D peuvent avoir des opportunités limitées d'entrer sur le marché avant la prochaine génération d'emballages.

Substitution des PFAS et traçabilité chimique : introduction de coûts de conformité pluriannuels

Les substances per- et polyfluoroalkylées (PFAS) sont utilisées dans les photorésines, les films polymères diélectriques et les composés de gestion thermique à base de fluoropolymères. Leur remplacement reste techniquement difficile car les alternatives doivent satisfaire aux exigences de performance des semi-conducteurs. L'Agence européenne des produits chimiques a publié une proposition de restriction des PFAS mise à jour dans le cadre du règlement REACH de l'UE en 2025, couvrant les applications électroniques et semi-conductrices, avec des dérogations à durée limitée en cours de discussion^{[2]Agence européenne des produits chimiques, "L'ECHA publie une proposition de restriction des PFAS mise à jour," Agence européenne des produits chimiques, echa.europa.eu}. L'Académie nationale d'ingénierie a identifié le besoin de matériaux sans PFAS répondant aux normes de performance requises et a noté que la validation peut prendre une décennie pour les utilisations exigeantes dans les semi-conducteurs. Les substrats multicouches font face à un défi de traçabilité spécifique car les diélectriques en fluoropolymère peuvent constituer une faible fraction massique tout en restant essentiels aux performances haute fréquence. SEMI a appelé à des restrictions des PFAS fondées sur les risques, car des limites larges pourraient perturber la production de puces avant que des alternatives ne soient qualifiées.

*Nos prévisions considèrent les impacts des moteurs et des contraintes comme directionnels et non additifs. Les prévisions d'impact reflètent la croissance de référence, les effets de composition et les interactions entre variables.

Analyse des segments

Par type de matériau : les substrats dominent tandis que les matériaux de fixation de puces connaissent la croissance la plus rapide

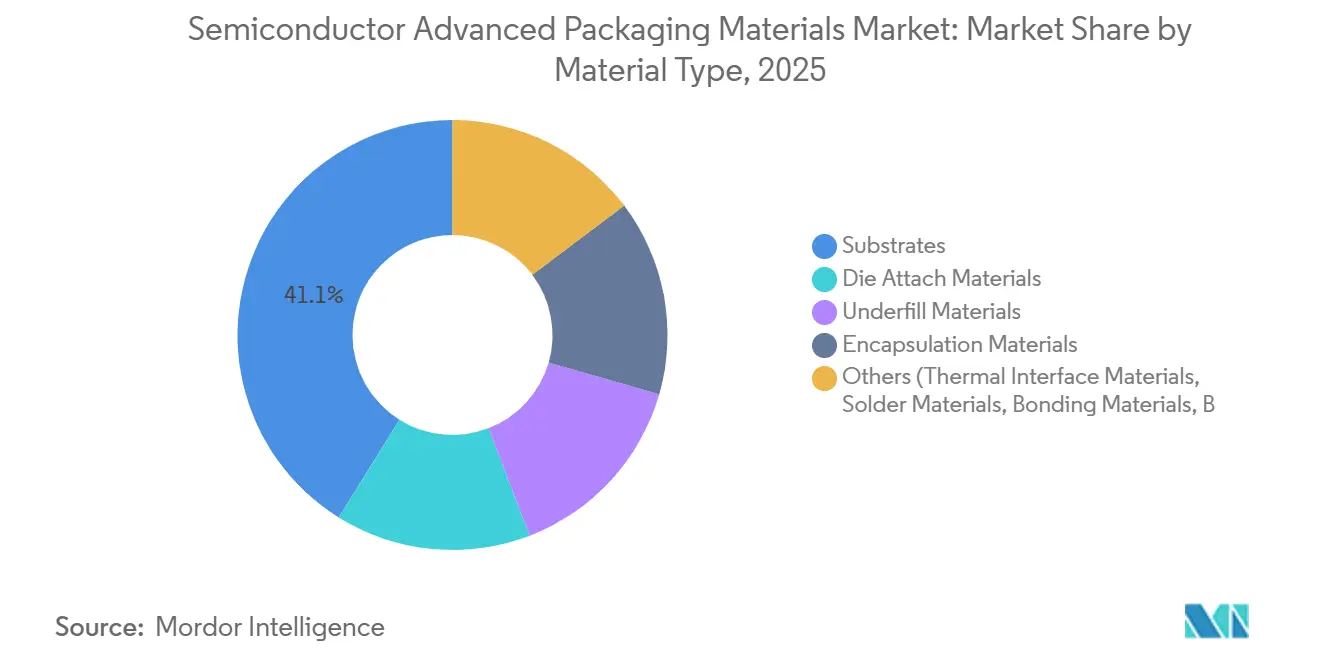

Les substrats représentaient 41,12 % de la part du marché des matériaux d'emballage avancé pour semi-conducteurs en 2025. Leur position reflétait le rôle structurel et de routage électrique qu'ils jouent dans les types d'emballages avancés. Le film de construction ABF, les stratifiés plaqués cuivre et la résine de soudure constituent l'ensemble de matériaux de substrat de base. Les grands emballages de serveurs IA nécessitent plus de surface de substrat par unité, tandis que des nombres de couches plus élevés augmentent la consommation de film de construction. L'IEEE Electronics Packaging Society indique que les principales implémentations de couches de redistribution utilisent désormais des largeurs de ligne de 2 µm, tandis que les constantes diélectriques cibles évoluent vers 2,0 ou moins. Ces exigences soutiennent l'utilisation de matériaux diélectriques à faibles pertes à mesure que la demande de signaux d'emballage augmente.

Les matériaux de fixation de puces devraient enregistrer un CAGR de 9,53 % de 2026 à 2031, le taux de croissance le plus élevé dans ce groupe de matériaux. Les films de fixation de puces en argent fritté gagnent en utilisation dans l'électronique de puissance et les applications à puce retournée dense, où les pâtes polymères conventionnelles ne peuvent pas satisfaire aux exigences thermiques et de fiabilité. La demande de sous-remplissage augmente avec l'adoption plus profonde de la technologie à puce retournée dans les emballages IA et de calcul haute performance. Les grandes configurations de puce retournée BGA nécessitent également des matériaux capables de gérer les connexions de puces à faible hauteur d'entrefer. Les matériaux d'encapsulation soutiennent l'assemblage mobile et IoT à grand volume, tandis que les matériaux d'interface thermique, les matériaux de soudure et les films de construction deviennent plus importants. Le secteur des matériaux d'emballage avancé pour semi-conducteurs s'appuie sur toutes ces catégories pour équilibrer l'évacuation de la chaleur, la fiabilité mécanique et les performances électriques.

Par technologie d'emballage : la puce retournée représente la plus grande part, tandis que l'emballage CI 2,5D et 3D enregistre le CAGR le plus élevé

L'emballage à puce retournée représentait 36,67 % de la part du marché des matériaux d'emballage avancé pour semi-conducteurs en 2025. Il reste largement utilisé pour les dispositifs à nombre élevé de broches, notamment les accélérateurs IA, les processeurs réseau et les processeurs d'application mobile. Un pas de bille de soudure inférieur à 80 µm est devenu standard pour ces applications. Les composés de bossage à pilier de cuivre, les films de sous-remplissage sans flux et les encapsulants grande surface soutiennent le système de matériaux à puce retournée. Ce système établi continue d'évoluer à mesure que les tailles d'emballage augmentent. La puce retournée reste également une interconnexion de premier niveau dans certains modules multi-puces plus grands. L'emballage fan-out joue un rôle croissant dans les applications de front-end RF et de processeur d'application mobile, avec des économies de nomenclature signalées pour les front-ends RF 5G.

Le segment d'emballage CI 2,5D et 3D devrait se développer à un CAGR de 11,04 % de 2026 à 2031, ce qui en fait la technologie d'emballage à la croissance la plus rapide sur le marché des matériaux d'emballage avancé pour semi-conducteurs. Les matériaux d'interposeur et de substrat organique pour l'intégration 2,5D nécessitent un faible désaccord du coefficient de dilatation thermique, des propriétés diélectriques contrôlées et une compatibilité avec le traitement des vias traversant le silicium. Ces exigences positionnent le segment comme une opportunité clé en matière de matériaux. La liaison hybride peut réduire la dépendance aux billes de soudure traditionnelles et accroître la demande de matériaux de préparation de surface en cuivre et de polissage diélectrique. Les conceptions à puce intégrée et à pont en silicium créent des besoins similaires en développement de matériaux. En conséquence, le secteur des matériaux d'emballage avancé pour semi-conducteurs évolue vers des systèmes de matériaux conçus pour des structures d'interconnexion plus denses.

Par application : les processeurs logiques et IA dominent à la fois en part et en croissance

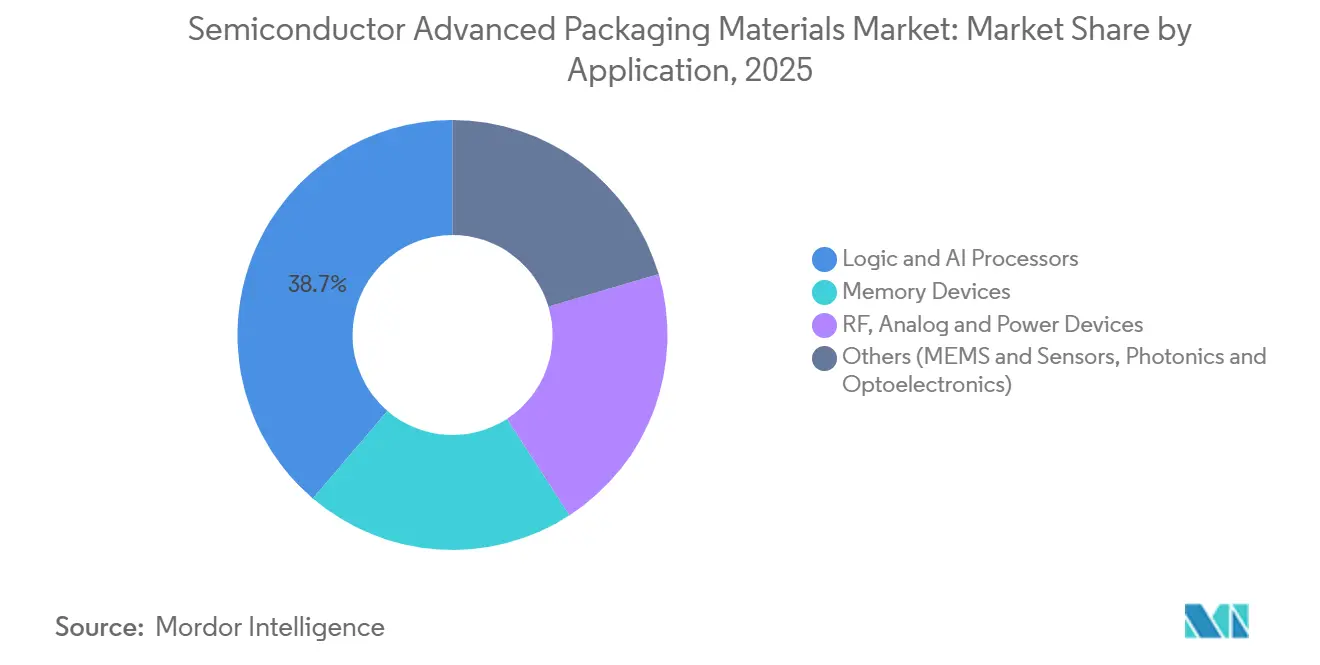

Les processeurs logiques et IA représentaient 38,74 % du marché des matériaux d'emballage avancé pour semi-conducteurs en 2025. Le segment devrait également croître à un CAGR de 10,59 % de 2026 à 2031. Les systèmes d'inférence et d'entraînement IA augmentent la demande de matériaux par emballage. Les GPU et les ASIC nécessitent davantage de sous-remplissage, d'encapsulant moulé et de traitement d'interface thermique à mesure que la capacité mémoire par système augmente. La norme JEDEC SPHBM4 de 2026 prend en charge la bande passante de classe HBM4 sur des substrats organiques, élargissant l'intégration mémoire-logique au-delà des interposeurs en silicium. Ce développement accroît le rôle potentiel des matériaux d'emballage organiques dans les conceptions liées à la mémoire.

Les dispositifs de mémoire constituent la deuxième catégorie d'application en importance. L'empilement de puces DRAM et NAND augmente la demande de films de sous-remplissage moulé et de films non conducteurs. Les différentes approches HBM utilisées par SK hynix et Samsung créent des voies de qualification parallèles pour les fournisseurs de sous-remplissage et d'encapsulant. Les dispositifs RF, analogiques et de puissance restent un groupe stable qui nécessite des matériaux de fixation de puces sur substrat céramique et des encapsulants haute température. Ces matériaux doivent tolérer des environnements d'exploitation exigeants, notamment des températures continues allant jusqu'à 200 °C dans certaines applications. Les MEMS, capteurs, photoniques et optoélectroniques attirent également l'attention à mesure que l'optique co-packagée continue de se développer. Ces applications nécessitent des encapsulants polymères transparents et des formulations de sous-remplissage de précision pour les chiplets photoniques.

Analyse géographique

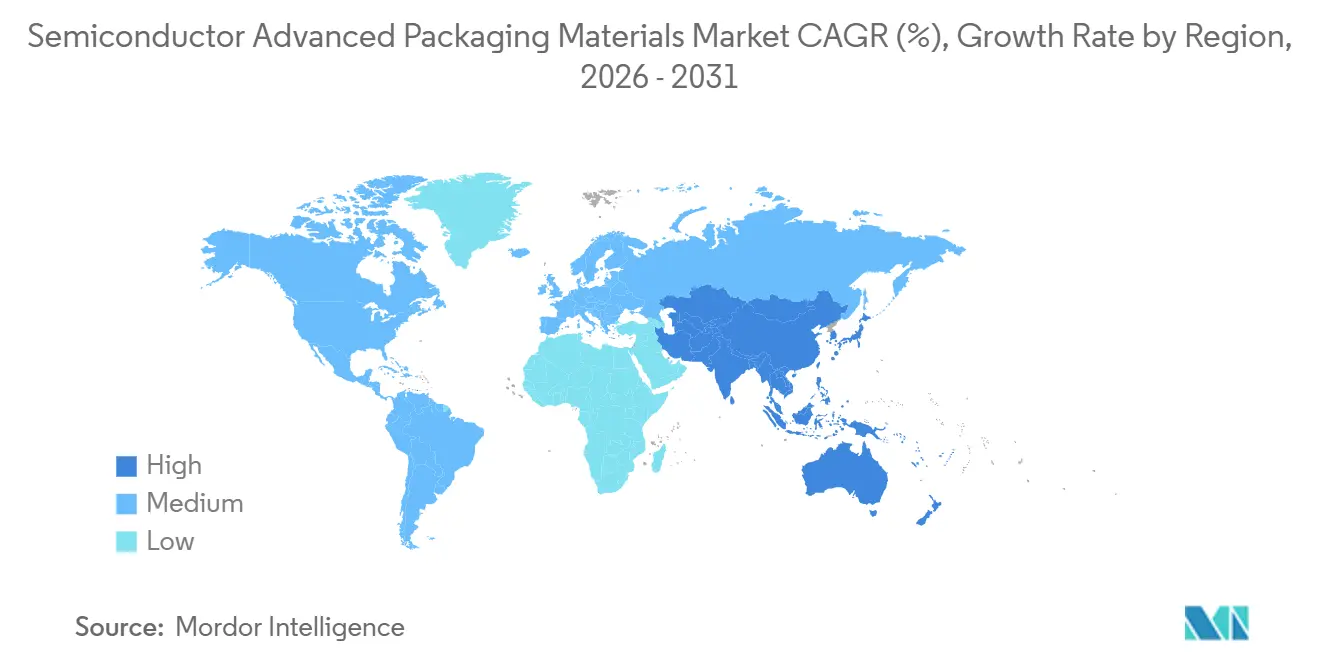

L'Asie-Pacifique détenait 39,18 % de la part du marché des matériaux d'emballage avancé pour semi-conducteurs en 2025 et devrait croître à un CAGR de 9,88 % jusqu'en 2031. La région présente une forte concentration de capacités d'emballage avancé et de production de matériaux pour semi-conducteurs. Taïwan reste un hub clé pour la production de substrats CI. Le Japon fournit le film de construction Ajinomoto (ABF), des encapsulants et des polymères diélectriques avancés aux chaînes d'approvisionnement mondiales. La Corée du Sud maintient une activité soutenue dans les substrats d'emballage, portée par la demande d'accélérateurs IA et de CPU de serveur. L'Inde émerge comme un site secondaire pour les applications de matériaux et les centres d'innovation qui soutiennent les plans nationaux d'assemblage et d'emballage.

L'Amérique du Nord concentre la plus grande activité de conception de puces IA, mais ses actifs de production restent limités par rapport à la demande de conception. Cet écart maintient la région dépendante des matériaux d'emballage avancé importés. L'Europe est menée par AT&S d'Autriche, qui a ouvert la première installation de production de substrats CI d'Europe à Leoben en juin 2025. Le projet comprenait un investissement dépassant 500 millions EUR, que la source a rapporté comme 550 millions USD. L'Allemagne dispose d'une activité substantielle de fournisseurs de matériaux grâce au portefeuille de Henkel de sous-remplissages, d'encapsulants et de matériaux de gestion thermique. Ces capacités positionnent l'Europe dans la fabrication de substrats et le développement de matériaux spéciaux.

L'Amérique du Sud, le Moyen-Orient et l'Afrique sont restés des contributeurs mineurs au marché des matériaux d'emballage avancé pour semi-conducteurs en 2025. Le Mexique attire des investissements dans la fabrication électronique, ce qui pourrait créer une demande locale d'encapsulants et d'adhésifs, notamment dans l'assemblage automobile et électronique grand public. Les pays du Moyen-Orient investissent dans l'infrastructure de la chaîne d'approvisionnement en semi-conducteurs par le biais de programmes technologiques nationaux, bien que la capacité en matériaux d'emballage avancé dans la région reste limitée. L'Afrique du Sud et d'autres sites africains restent axés sur l'assemblage électronique en aval plutôt que sur l'emballage de semi-conducteurs. Leur contribution future dépend de la régionalisation plus large de la chaîne d'approvisionnement en semi-conducteurs à la fin des années 2020.
